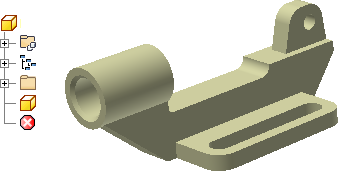

Bryły bazowe to importowane modele utworzone w innych systemach CAD. W programie Autodesk Inventor bryła bazowa jest otwierana jako element bazowy o stałym rozmiarze (pierwszy w pliku). W odróżnieniu od modeli programu Autodesk Inventor użytkownik nie ma dostępu do szkiców ani elementów użytych do utworzenia bryły bazowej.
Różnica pomiędzy środowiskiem edycji brył bazowych Inventor i środowiskiem części
- Kliknij dwukrotnie ikonę bryły bazowej w przeglądarce.
- Kliknij prawym przyciskiem myszy ikonę bryły bazowej i wybierz z menu kontekstowego opcję Edycja bryły bazowej.
Podczas edycji bryły w środowisku bryły bazowej, modyfikacje nie są parametryczne i nie są dodawane elementy. Elementy konstrukcyjne mogą być dodawane jako geometria konstrukcyjna. Kliknij przycisk Zakończ, aby zamknąć środowisko bryły bazowej.
Zadania wykonywane w środowisku brył
- Umieszczanie elementów konstrukcyjnych
- Rozciągnij lub skróć bryłę bazową względem płaszczyzny konstrukcyjnej lub płaskiej powierzchni.
- Przesuwanie powierzchni
- Odsuwanie powierzchni w celu zmiany grubości
Podczas uaktualniania bryły bazowej w celu wprowadzenia zmian, zmieniane jest położenie elementów dodanych w środowisku części.
Zadania niedostępne w środowisku brył
Tych elementów nie możesz dodawać, modyfikować lub usuwać w środowisku bryłowym:
- Wymiary
- Wiązania
- Szkice
- Elementy, z wyjątkiem elementów konstrukcyjnych
