Następnie do wybranych belek struktury ramy dodane zostaną węzły. Węzły niestandardowe są używane do definiowania obciążeń, wiązań, zwolnień oraz połączeń sztywnych.
- W panelu Połączenia kliknij opcję Węzeł niestandardowy

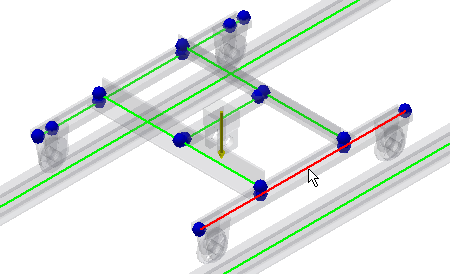

. Domyślną metodą edycji są Komunikaty narzędzi. Wyświetlone zostanie żądanie wybrania belki do wstawienia węzłów niestandardowych. - Wybierz belkę, jak przedstawiono na ilustracji poniżej.
- Wprowadź wartość 170 mm w polu edycji Odsunięcie i kliknij Gotowe
. Powtórz te same czynności, aby wstawić drugi węzeł niestandardowy dla tej samej belki. Kliknij polecenie Węzeł niestandardowy, wybierz belkę, wprowadź wartość 2330 mm i kliknij Gotowe . - Następnie należy wstawić węzły niestandardowe dla równoległej belki. W panelu Połączenia kliknij opcję Węzeł niestandardowy.

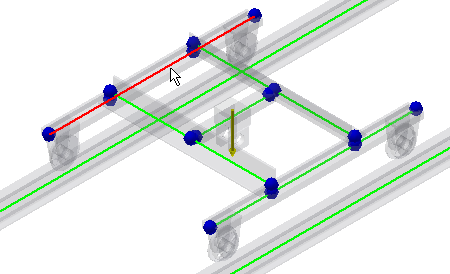

- Wybierz belkę, jak przedstawiono na ilustracji.
- Wprowadź wartość 170 mm w polu edycji Odsunięcie i kliknij Gotowe . Powtórz te same czynności, aby wstawić drugi węzeł niestandardowy dla tej samej belki. Kliknij polecenie Węzeł niestandardowy, wybierz belkę, wprowadź wartość 2330 mm i kliknij Gotowe .
