Należy również wstawić węzły niestandardowe dla barier ochronnych pod kołami wózka. Wszystkie te węzły zostaną później wykorzystane do utworzenia połączeń sztywnych.
- W panelu Połączenia kliknij opcję Węzeł niestandardowy

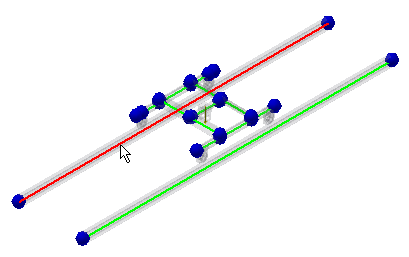

. - Wybierz belkę, jak przedstawiono na ilustracji.
- Wprowadź wartość 6080 mm w polu edycji Odsunięcie i kliknij Gotowe
. Wstaw drugi węzeł niestandardowy dla tej samej belki. Kliknij prawym przyciskiem myszy i wybierz opcję Powtórz węzeł niestandardowy. Wybierz tę samą belkę, wprowadź wartość 3920 mm i kliknij Gotowe . - Następnie należy wstawić węzły niestandardowe dla równoległej belki. W panelu Połączenia kliknij opcję Węzeł niestandardowy.

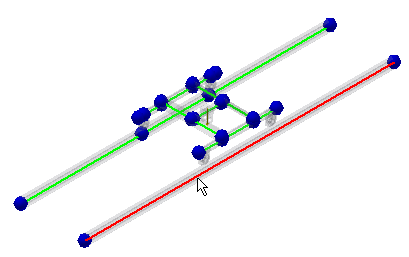

- Wybierz belkę, jak przedstawiono na ilustracji.
- Wprowadź wartość 6080 mm w polu edycji Odsunięcie i kliknij Gotowe . Wstaw drugi węzeł niestandardowy dla tej samej belki. Kliknij prawym przyciskiem myszy i wybierz opcję Powtórz węzeł niestandardowy. Wybierz tę samą belkę, wprowadź wartość 3920 mm i kliknij Gotowe .
Wstawiono wszystkie węzły niestandardowe wymagane do analizy. Lista Węzłów niestandardowych znajduje się w folderze Węzły w przeglądarce. Ich numery zostały przypisane w kolejności definiowania, począwszy od pierwszego dostępnego numeru węzła.
Uwaga: Numery węzłów można również wyświetlić w oknie graficznym. W panelu Wyświetlanie kliknij opcję Etykiety węzłów
.
.
