Utwórz Powierzchnię odsunięcia i Utnij

W następnej części omówione zostanie tworzenie powierzchni odsunięcia do użycia jako narzędzie do przycinania.

1. Na karcie Model 3D, w panelu Powierzchnia uruchom polecenie Pogrubienie/odsunięcie.

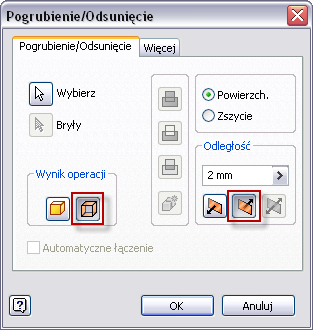

2. W oknie dialogowym ustaw Wyjście na Powierzchnia i wybierz wyciągniętą powierzchnię, aby spełnić wymogi opcji wyboru. Ustaw kierunek nowej powierzchni na wnętrze bryły. Ustaw Odległość na 2-mm. Kliknij OK, aby utworzyć powierzchnię.

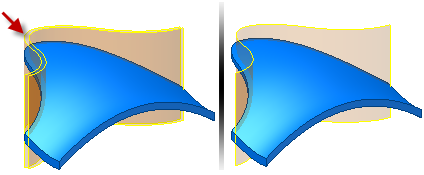

3. Wyłącz widoczność wyciągniętej powierzchni.

4. Uruchom polecenie Podziel.

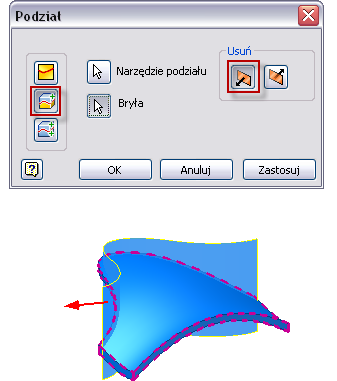

5. Wybierz opcję Przytnij bryłę; wybierz powierzchnię jako Narzędzie podziału. Upewnij się, że strona do usunięcia wskazuje w stronę przeciwną do materiału.
   Uwaga: Obróć model, aby sprawdzić, czy strzałka strony do usunięcia wskazuje w stronę przeciwną do bryły. Można również wybrać drugi kierunek usunięcia zamiast kierunku wskazanego na ilustracji poniżej. Jest to dopuszczalne pod warunkiem ustawienia prawidłowego wyjścia.

6. Wybierz OK, aby usunąć materiał.
7. Wyłącz widoczność powierzchni.

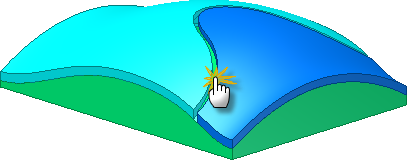

8. Włącz widoczność wszystkich brył. Zwróć uwagę na 2-mm przerwę między bryłami.

9. Zapisz plik.

Na tym kończy się część ćwiczenia dotycząca splajnu i powierzchni. Aby zakończyć część można kontynuować wykonywanie ćwiczenia.
