Użycie polecenia Zapisz jako, aby utworzyć część

Należy przekształcić wspomnianą część w dwie różne części.

Istnieje wiele sposobów na utworzenie części z istniejącego modelu. Dwa z nich to:

• Użyj polecenia Zapisz jako, aby utworzyć część, której elementy można edytować.
• Utwórz część iPart sterowaną tabelą i ukryj lub włącz elementy niepowtarzalne.

Zanim utworzysz nową niepowtarzalną część, wykonamy szkic, aby umiejscowić otwór gwintowany w obu częściach.

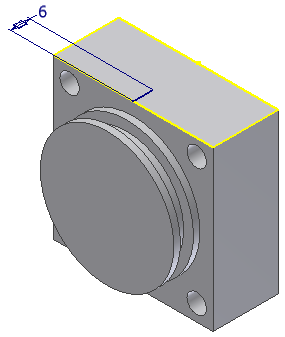

1. Rozpocznij nowy szkic na górnej powierzchni, jak pokazano na poniższej ilustracji.
   Wskazówka: Użyj polecenia ViewCube, aby przejść do Widoku z góry.

2. Utwórz i wymiaruj linię 6 mm od punktu symetrii krawędzi przedniej. Upewnij się, że jest ona prostopadła do krawędzi przedniej lub równoległa do krawędzi bocznej.
3. Zakończ szkic.
4. Zapisz plik.
5. Kliknij Zapisz jakoZapisz jako i nazwij nową część Przednia nasadka końcówki
6. Teraz pracujesz w nowym pliku, a plik początkowy o nazwie Zaślepka tylna został zamknięty.

Można już dodać element niepowtarzalny do pliku Zaślepka przednia.
