W niniejszej części wprowadzone zostanie polecenie osi roboczej. Aby uprościć tworzenie dwóch przecinających się otworów, użyjemy osi roboczej oraz płaszczyzny roboczej.
-
Użyj polecenia Otwór. Opcja Umieszczenie Ze szkicu jest aktywna.

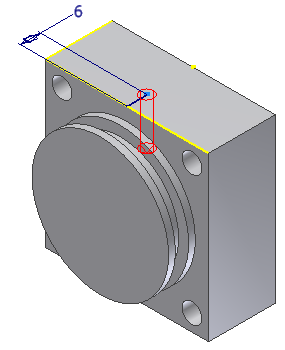

- Wybierz dalszy koniec linii 6 mm jako środek otworu. Głębokość otworu ustaw na 14 mm.
- Typ otworu ustaw na gwintowany. Zmień typ gwintu na Metryczny profil M ANSI. Rozmiar ustaw na wartość 5 oraz oznacz jako M5 x 0.8.
- Kliknij przycisk OK, aby zakończyć polecenie i utworzyć otwór gwintowany.
-
Na wstążce kliknij strzałkę w dół na
kartę Model 3D
panel Elementy konstrukcyjne
Oś
w celu wyświetlenia opcji osi konstrukcyjnej.
Następnie wybierz opcję Przez środek krawędzi kołowej lub eliptycznej z menu rozwijanego Oś. Przesuń kursor nad otworem gwintowanym, aby umieścić Oś konstrukcyjną, gdy wyświetli się podgląd osi. -
Na wstążce kliknij strzałkę w dół na
kartę Model 3D
panel Elementy konstrukcyjne
Płaszczyzna
w celu wyświetlenia opcji płaszczyzny konstrukcyjnej.

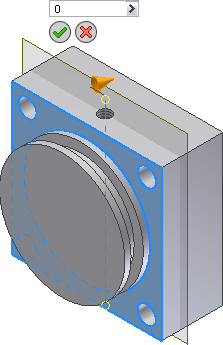

Wybierz opcję Kąt do płaszczyzny wokół krawędzi z menu rozwijanego Płaszczyzna. Wybierz płaszczyznę przednią części i oś roboczą, jak pokazano. Zmień Kąt w oknie wartości na 0, następnie zaznacz pole wyboru, aby utworzyć płaszczyznę roboczą.
- Zacznij nowy szkic na płaszczyźnie przedniej profilu obróconego.

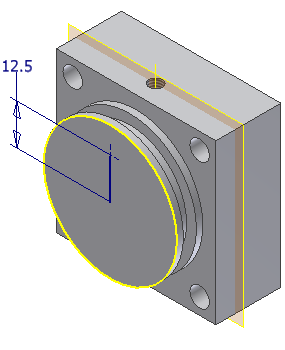

- Utwórz linię pionową w punkcie środkowym. Dodaj wymiar 12.5 mm do linii.
-
Kliknij
kartę Szkic
panel Rysuj
Punkt
. Umieść punkt środkowy na końcu linii pionowej, aby umożliwić poleceniu Otwór wykrycie i użycie Punktu środkowego jako położenia otworu. Zakończ szkic.
- Użyj polecenia Otwór. Wybrany jest Punkt środkowy.

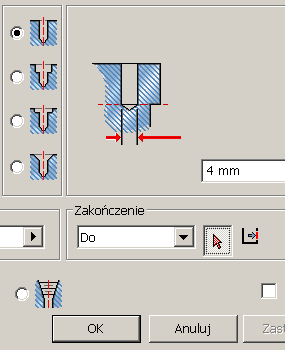

- Średnicę otworu ustaw na 4 mm. Z listy rozwijanej Zakończenie wybierz polecenie Do, a następnie wybierz płaszczyznę roboczą, która przechodzi przez miejsce zakończenia otworu gwintowanego.
- Kliknij przycisk OK, aby zakończyć polecenie i utworzyć otwór. Jeżeli edytujesz szkic, który umiejscawia otwór gwintowany, płaszczyzna robocza oraz otwór 4 mm kończący się na płaszczyźnie zmienią położenie.

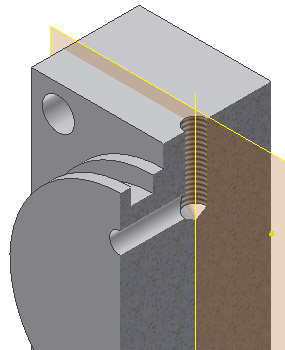

Wskazówka: Poprzez rozpoczęcie szkicu na płaszczyźnie początkowej YZ, a następnie wybór polecenia Grafika płata z menu kontekstowego tworzony jest widok odcięcia. Nie jest to wymagane do niniejszego ćwiczenia.
