Polecenie Odbicie lustrzane na karcie Szkic 3D służy do lustrzanego odbijania geometrii szkicu 3D względem powierzchni.
Najpierw użyj poleceń dostępnych na karcie Szkic 3D, aby utworzyć geometrię do lustrzanego odbicia.
- Na wstążce kliknij
kartę Szkic 3D
panel Szyk
Odbicie lustrzane
. - Wskaż geometrię do odbicia lustrzanego.
- Kliknij przycisk Płaszczyzna odbicia w oknie dialogowym lub kliknij prawym przyciskiem myszy i wybierz polecenie Kontynuuj.
- Wybierz płaszczyznę odbicia.
- Kliknij przycisk Zastosuj w oknie dialogowym, aby otrzymać lustrzane odbicie szkicu.

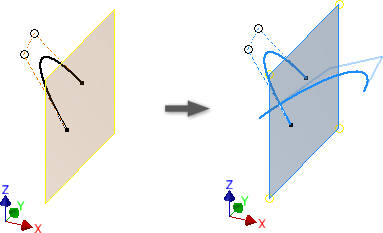

Geometria szkicu zostanie odbita wokół wybranej płaszczyzny odbicia. Wiązania symetryczności są automatycznie dodawane do odbitej geometrii. Segmenty po odbiciu można usuwać lub edytować, a pozostałe segmenty będą wciąż symetryczne.
Uwaga: W przypadku odbijania krzywych z równania i dołączonej geometrii jest tworzona zależność główne/podrzędne. Geometria źródłowa steruje lustrzanym odbiciem geometrii.
