Podczas tworzenia definicji iCopy należy ją przetestować przy użyciu samego szkieletu. Następnie należy ją przetestować ponownie po utworzeniu wszystkich części pochodnych. Ostateczne testowanie należy przeprowadzić po wstawieniu wszelkich innych komponentów. Definicję iCopy testuje się, używając polecenia iCopy w celu sprawdzenia oczekiwanych aktualizacji.

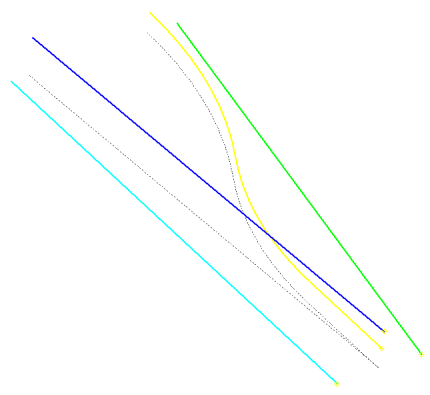

- Otwórz plik Target.iam.
-
Na wstążce kliknij
kartę Złóż
panel Komponent
polecenie iCopy
. - Wybierz Frame.iam w oknie dialogowym Wybierz zespół źródłowy. Kliknij przycisk Otwórz. Pojawi się okno dialogowe Wiązanie iCopy.

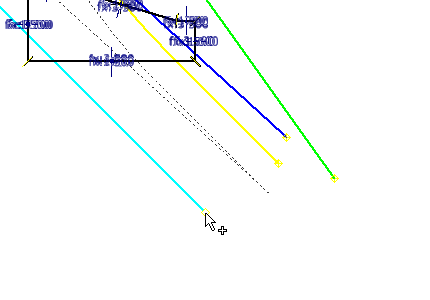

- Wybierz punkt konstrukcyjny na końcu jasnoniebieskiej linii dla punktu Lewy dolny.

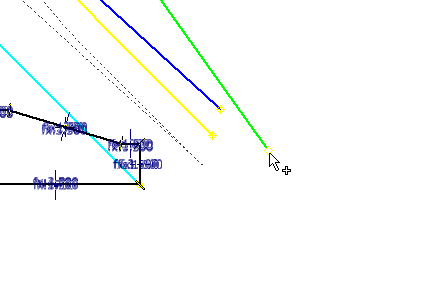

- Wybierz punkt konstrukcyjny na końcu zielonej linii dla punktu Prawy dolny.

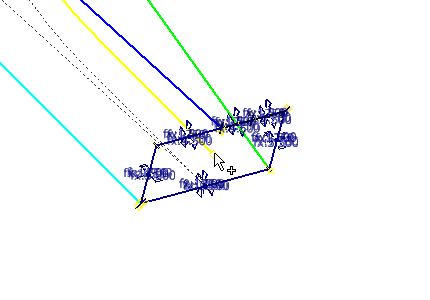

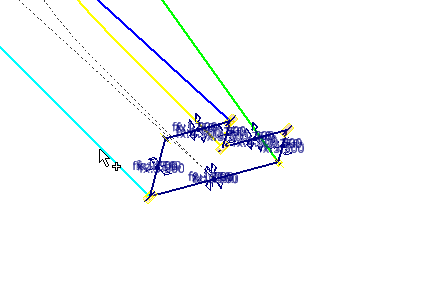

- Wybierz punkt konstrukcyjny na końcu niebieskiej linii dla punktu Lewy górny.

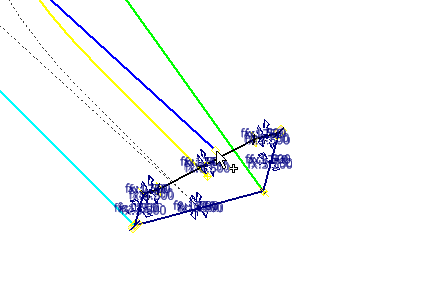

- Wybierz punkt konstrukcyjny na końcu żółtego splajnu dla punktu Prawy górny.
- Wybierz kartę Szyk ścieżki, by określić dane ścieżki.

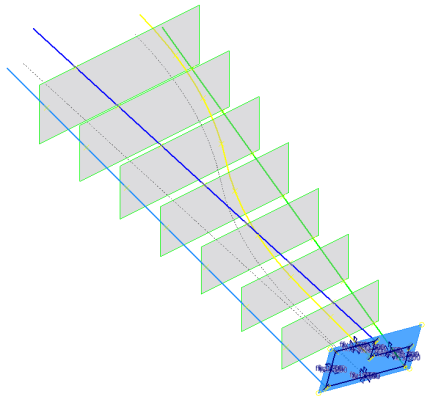

- Wybierz jasnoniebieską linię jako ścieżkę dla szyku (przycisk Ścieżka jest wybierany automatycznie). Płaszczyzna konstrukcyjna zostanie wybrana automatycznie w zależności od wybranej ścieżki.
- W polu Numer instancji wprowadź wartość 8.
- Wprowadź wartość 2500 mm w polu Odsunięcie.
- Kliknij Dalej, aby wyświetlić okno dialogowe iCopy: Nazwa plików. Okno dialogowe Kopiuj/Użyj ponownie komponenty iCopy nie jest wyświetlane, ponieważ nie ma żadnych komponentów do ponownego użycia w definicji iCopy.

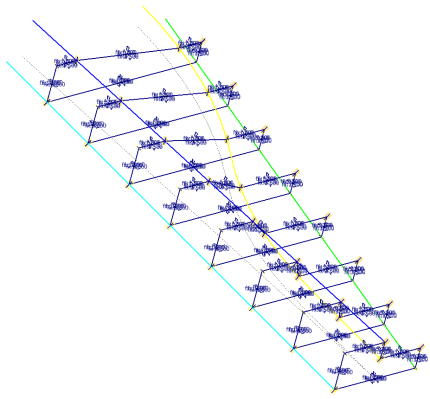

- Kliknij przycisk OK, aby zakończyć polecenie. Wyniki iCopy są tworzone jak pokazano. Jeśli operacja iCopy nie powiodła się, wróć do szablonu iCopy i przejrzyj etapy jego tworzenia.
- Zamknij plik. Nie zapisuj zmian. Ten zespół służy do dalszego testowania.
