Po pomyślnym przetestowaniu zespołu szkieletowego należy kontynuować tworzenie zespołu. Następnie należy utworzyć część ramy, wyprowadzając geometrię z części Skeleton-frame.
Otwórz plikFrame.iam.
Wyłącz widoczność dla Skeleton-frame. Zapobiegnie to niepożądanemu wybieraniu powierzchni tego pliku w dalszej części ćwiczenia.
Kliknij polecenie Utwórz, aby utworzyć komponent w zespole.
Wpisz Rama1 w polu Nazwa nowego komponentu.

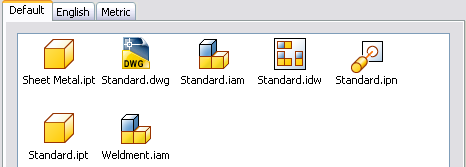

Kliknij i wybierz plik Standard (mm).ipt na karcie Metryczne.
Upewnij się, że Nowe położenie pliku to katalog \Tutorial Files\iCopy.
Upewnij się, że opcja Zdef. wiązania płaszcz. szkicu dla wybranej powierzchni lub płaszcz. nie jest zaznaczona.
Kliknij przycisk OK.
W przeglądarce modeli rozwiń folder Początek dla Frame.iam i wybierz pozycję Płaszczyzna XY.
Zamknij szkic i usuń Szkic1. Nie jest on wymagany dla tego komponentu.
W oknie dialogowym Otwórz wybierz Skeleton-frame.ipt i kliknij Otwórz.
Rozwiń węzeł Korpusy powierzchniowe. Ustaw powierzchnie Srf1 i Srf6 na , a wszystkie pozostałe powierzchnie na .
Rozwiń węzeł Szkice. Ustaw szkic Sketch2 na , a wszystkie pozostałe szkice na .
Rozwiń węzeł Geometria konstrukcyjna. Ustaw płaszczyznę Płaszczyzna konstrukcyjna5 na , a wszystkie pozostałe płaszczyzny na .

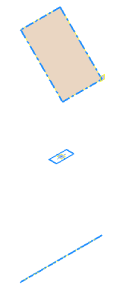

W oknie dialogowym Wyprowadź kliknij przycisk OK. Powierzchnie i szkic ze Skeleton-frame zostaną dodane do części. Podczas dodawania powierzchni polecenie Wyprowadź zachowuje łącze pomiędzy dwoma plikami. Aby zwiększyć przejrzystość, w poniższym przykładzie wyłączono widoczność dla Skeleton-frame.ipt.
Użyj polecenia Wyciągnięcie proste.
Szkic Sketch2 zostaje wybrany automatycznie. To jedyny zamknięty profil w części.

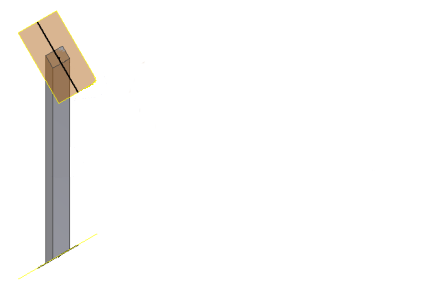

W menu rozwijanym Zakres wybierz opcję Między.
Wybierz powierzchnie Srf1 i Srf6 jako powierzchnie Pomiędzy. Kolejność nie ma znaczenia.
Kliknij przycisk OK.
Wyłącz widoczność powierzchni z części pochodnej (Srf1 i Srf6). Zapobiegnie to niepożądanemu wybraniu ich w dalszej części ćwiczenia.
