Wstaw i określ położenia komponentów w środowisku Zespół.
- Kategoria
-
Nowi użytkownicy
- Wymagany czas
-
60 minut
- Używany plik ćwiczeniowy
-
Cylinder Base.ipt, Cylinder Body Sub_Assy.iam, Clamp Sketch.ipt, Long Shaft.ipt, Short Shaft.ipt, Lock Pin.ipt, 6mm SHCS.ipt.
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.

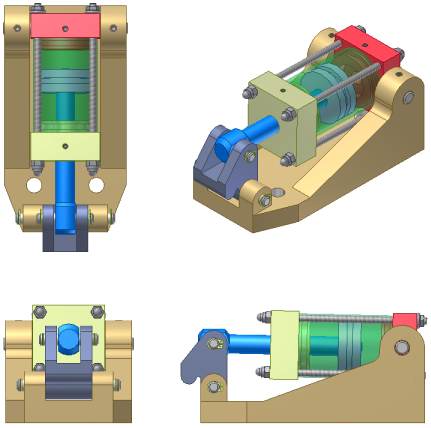

Zespół to zbiór wzajemnie powiązanych komponentów. Niniejsze ćwiczenie stanowi wprowadzenie do procesów roboczych, których można używać do wstawiania i precyzyjnego ustawiania komponentów względem siebie.
Cele
Celem ćwiczenia jest zaprezentowanie technik, których można użyć do ustawienia i analizy przemieszczenia komponentów. Omówione zagadnienia to między innymi:
- Wiązania zespołu
- Połączenia zespołu
- Zestawy kontaktowe
- Zespoły elastyczne
- Analiza kolizji
- Wstawianie komponentów
Wymagania wstępne
- Umiejętność konfiguracji aktywnego projektu, nawigacji po przestrzeni modelu za pomocą różnych narzędzi konfiguracji widoku oraz wykonywania powszechnych funkcji modelowania, takich jak szkicowanie czy kreślenie wyciągnięć prostych.
- Więcej informacji znajduje się w dziale Pomoc, w części „Pierwsze kroki”.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
