Zastosuj obciążenia

Obciążenia są częścią warunków obwiedni definiowanych dla symulacji. Dostępne są różne typy obciążeń.

Typ obciążenia	Dane wejściowe	Używane do...
Siła	Powierzchnie, krawędzie i wierzchołki. Jeśli wybiera się wiele danych wejściowych, wszystkie muszą być tego samego typu.	Należy zastosować siłę określonej wielkości do wybranych powierzchni, krawędzi lub wierzchołków. Domyślnie stosowana siła: Jest prostopadła do wybranej powierzchni. Jest równoległa do wybranej krawędzi. Używanie komponentów wektora w rozwiniętej części okna dialogowego.
Nacisk	Powierzchnia	Stosuje nacisk określonej wielkości do wybranych powierzchni. Nacisk jest jednorodny. Stosuje normalną do wybranej powierzchni.
Obciążenie łożyska	Powierzchnie walcowe	Stosuje obciążenie określonej wielkości do wybranej powierzchni. Siły są najczęściej Promieniowe (łożysko wałka) Prostopadłe do osi (moment)
Moment	Powierzchnia	Stosuje obciążenie określonej wielkości wokół osi i prostopadle do powierzchni.
Obciążenia bryły	Liniowe: Powierzchnia lub krawędź Kątowe: Powierzchnia lub krawędź Miejscowe: Wierzchołek	Stosuje przyspieszenie liniowe lub prędkość i przyspieszenie kątowe określonej wielkości do modelu. Liniowy Obciążenia określonej wielkości są stosowane prostopadle do powierzchni. Wartości dodatnie są stosowane do powierzchni. Obciążenia są stosowane równolegle do wybranych krawędzi. Polecenie Odwróć odwraca kierunki. Kątowa Stosuje prędkość i przyspieszenie kątowe określonej wielkości prostopadle do powierzchni lub równolegle do krawędzi. Polecenie Odwróć odwraca kierunki. Położenie Określa alternatywne położenie obciążeń bryły. Połączenia są współdzielone przez prędkość i przyspieszenie.
Siła ciężkości	Powierzchnia lub Krawędź	Stosuje siłę ciężkości określonej wielkości prostopadle do wybranej powierzchni lub równolegle do wybranej krawędzi. Polecenie Odwróć odwraca kierunek siły ciężkości. Komponenty wektorowe umożliwiają definiowanie wielkości i kierunku siły ciężkości.
Siła zdalna	Powierzchnia	Stosuje siłę określonej wielkości do wybranej powierzchni. Domyślnie stosowana siła: Jest prostopadła do wybranej powierzchni. Kliknij Odwróć kierunek, aby zamienić kierunki. Należy użyć współrzędnych do określenia lokalizacji siły.

Zastosuj obciążenie:

W panelu Obciążenia kliknij typ obciążenia do zastosowania. Wyświetlane jest okno odpowiedniego obciążenia.
Uwaga: Można także kliknąć prawym przyciskiem myszy węzeł Obciążenia w przeglądarce i z menu kontekstowego wybrać odpowiedni rodzaj obciążenia.
Polecenie wyboru jest aktywne i w obszarze graficznym można od razu wybrać dane wejściowe. Dane należy wybrać odpowiednio do typu obciążenia.
Dla wybranych obiektów wyświetlany jest znacznik, który określa kierunek zastosowania obciążenia. Aby zmienić kierunek obciążenia, w rozwiniętej części użyj komponentów wektora (dla dających się zastosować typów obciążenia), aby opisać kierunek.
Część Więcej okna dialogowego udostępnia także ustawienia znaczników dla obciążenia. W razie konieczności dostosuj ustawienia znacznika.

Uwaga: Jeśli przydałoby się utworzyć wiele obciążeń tego samego typu, zdefiniuj warunki obciążenia, wybierz geometrię i kliknij przycisk Zastosuj. Okno dialogowe pozostanie otwarte i będzie gotowe do utworzenia następnego obciążenia. Przycisk Zastosuj nie jest dostępny dla obciążenia bryły i grawitacyjnego, ponieważ symulacja może posiadać tylko jedno z tych obciążeń.

Podziel powierzchnie, aby zastosować obciążenie

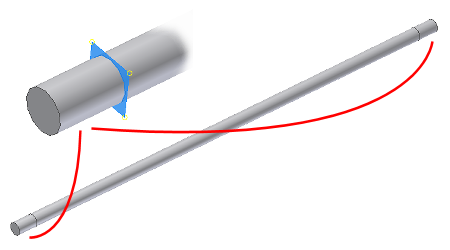

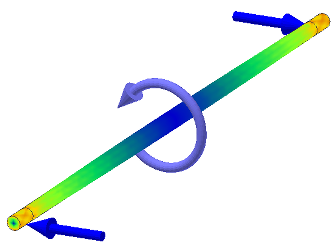

W przypadku wielu zastosowań, różne położenia na powierzchni komponentu podlegają różnym obciążeniom. Na przykład obrotowy wałek podtrzymywany przez łożyska na obu końcach. Część środkowa wałka znajduje się pod momentem, podczas gdy końce wałka pod obciążeniami łożysk

Przypisując obciążenia łożysk do komponentów, takich jak wałek, można podzielić powierzchnie, aby utworzyć położenia kontaktu łożysk.

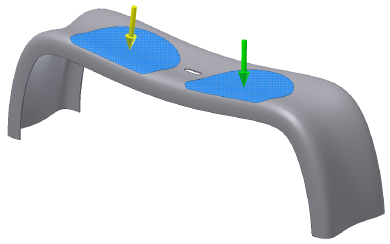

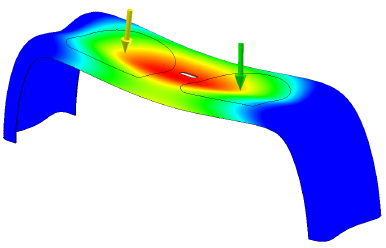

Innym przykładem jest zastosowanie obciążeń do symulacji dwóch osób, które usiadły na ławce w parku. Podziel górną powierzchnię ławki, aby utworzyć położenia, w których można zastosować wagę tych osób.
