Tworzenie krzywej 3D z równania

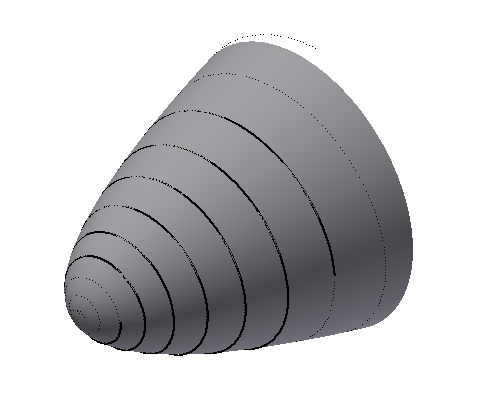

W tej części omówione zostanie tworzenie krzywej z równania w szkicu 3D. Dla tej krzywej należy w równaniu użyć współrzędnych walcowych. Ten szkic 3D zostanie użyty jako ścieżka przeciągnięcia elementu.

  1. Utwórz nowy szkic 3D.
  2. Uruchom polecenie Krzywa z równania.
  3. Wybierz listę rozwijaną współrzędnych „Kartezjańskie” i wybierz opcję „Walcowe”, aby zmienić układ współrzędnych.
  4. Wprowadź następujące wartości:
    • r(t): t
    • θ(t): 1800 * t
    • z(t): t^2
    • tmin: 0.5
    • tmax: 1.7
  5. Zakończ szkic.
