Przeciągnięcie wzdłuż krzywej 3D z równania

Teraz można utworzyć płaszczyznę konstrukcyjną i szkic 2D używane jako profil elementu przeciągnięcia. Aby utworzyć przeciągnięcie, użyj okręgu jako profilu i krzywej 3D z równania jako ścieżki.

1. Uruchom polecenie Płaszczyzna konstrukcyjna.

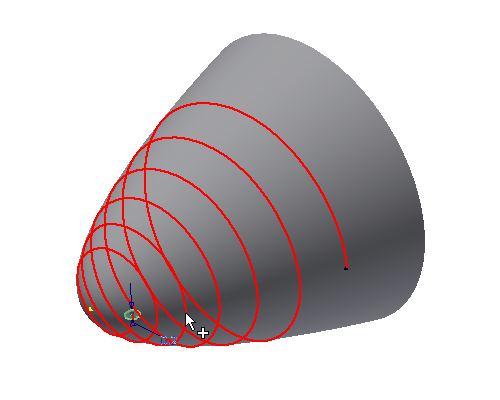

2. Wybierz krzywą 3D z równania, która właśnie została utworzona, a następnie wybierz punkt początkowy krzywej. Powoduje to utworzenie płaszczyzny konstrukcyjnej prostopadłej do krzywej w wybranym punkcie.


3. Utwórz nowy szkic na płaszczyźnie konstrukcyjnej1.
4. Wykonaj rzutowanie punktu początkowego krzywej 3D z równania. Ten sam punkt był używany do utworzenia płaszczyzny konstrukcyjnej.

5. Utwórz okrąg. Użyj rzutowanego punktu jako punktu środkowego okręgu.

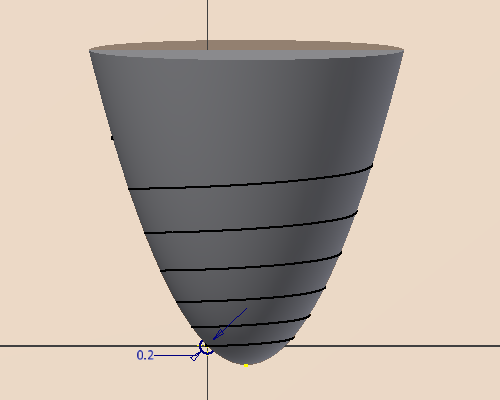

6. Określ wymiar okręgu jako 0.2 mm.

7. Zakończ szkic.
8. Wyłącz widoczność płaszczyzny konstrukcyjnej1.
9. Uruchom polecenie Przeciągnięcie. Okrąg zostanie automatycznie wybrany jako profil.

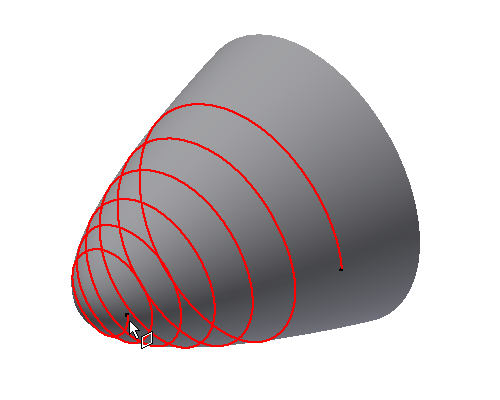

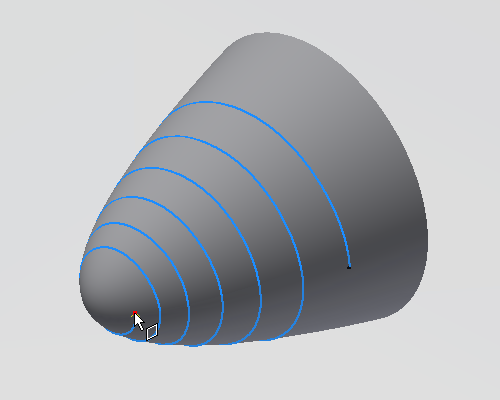

10. Wybierz krzywą 3D z równania jako ścieżkę.

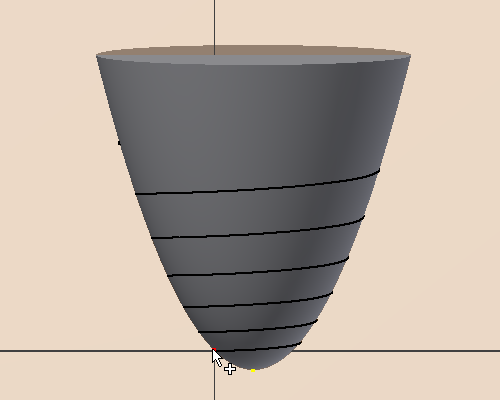

11. Zmień operację na Cięcie.
12. Kliknij przycisk OK.
