Określanie trasowania ręcznego

Utworzone zostanie trasowanie kabla Belden w pojedynczy segment.

  1. Otwórz plik Enclosure_Assembly.iam znajdujący się w podfolderze Kable i wiązki przewodów. To ten sam zespół, który był wykorzystywany w poprzednim ćwiczeniu.
  2. Aktywuj Zespół wiązki przewodów2.
  3. Na wstążce kliknij kartę Kable i wiązki przewodów panel Trasa Trasa .

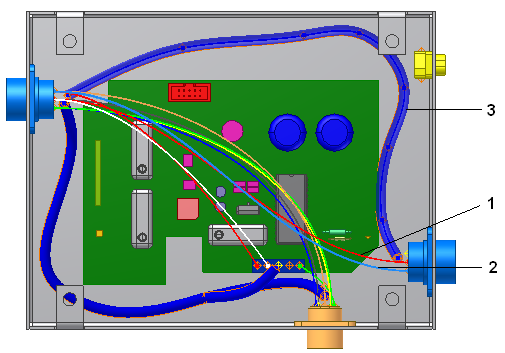

  4. W oknie graficznym wybierz żyłę kabla (1 lub 2) do trasowania.
  5. Zaznacz opcję Jeden segment (ręcznie).
  6. Wybierz przycisk Pierwszy segment, w oknie graficznym wybierz segment (3), tak jak pokazano powyżej, a następnie kliknij przycisk OK.

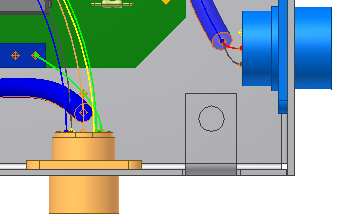

    Obie żyły kabla są trasowane jednocześnie, ponieważ przedstawiają one pojedynczy kabel. Długości kabla i średnice zwoju są aktualizowane automatycznie.

    Uwaga: Wszystkie żyły kabla są razem trasowane lub usuwane z trasy i muszą przyjąć tę samą ścieżkę (trasowane przez te same segmenty) w zespole wiązki przewodów.
  7. Zapisz zespół wiązki przewodów.
