Importuj obciążenia ruchu Symulacji Dynamicznej

Za pomocą opcji Analiza obciążeń w ruchu można zaimportować obciążenia w ruchu oparte na wystąpieniach i utworzone w środowisku Symulacji Dynamicznej. Transferowi obciążenia ruchu podlegają tylko części, które są unikalnymi bryłami i spełniają poniższe kryteria.

Kryteria obciążenia ruchu

• Część nie może być spojona z inną częścią.
• Eksportowi do analizy metodą elementów skończonych podlegają tylko wystąpienia części najwyższego poziomu oraz elastyczne podzespoły. Eksportowanie do analizy metodą elementów skończonych wykonuje się w środowisku Symulacji Dynamicznej.
• Analiza jest ograniczona do pojedynczego wystąpienia części oraz pojedynczego kroku czasowego określonych w Symulacji Dynamicznej. Inne bryły podlegają automatycznemu wykluczeniu. Wszystkie warunki obwiedni importuje się z Symulacji Dynamicznej.
• Wartość kroku czasowego wyraża się w sekundach. Należy wprowadzić wiodące zero. W szczególnych przypadkach można użyć notacji wykładniczej.
• Wiele symulacji może odnosić się do tego samego wystąpienia i używać tego samego kroku czasowego.
• Elementy zespołu uwzględnia się podczas przeprowadzania izolowanej symulacji analizy naprężeń.

Komunikaty niekompletnej definicji

• Jeśli opcja Analiza obciążeń w ruchu jest zaznaczona i nie określono komponentów, wyświetla się monit o wybór komponentu.
• Jeśli nie określono kroku czasowego, lista rozwijana zawiera pozycję Nie wybrano kroku czasowego.
• Jeśli podczas aktualizacji Symulacji Dynamicznej okaże się, że dla określonego komponentu zdefiniowano niewystarczającą ilość powierzchni, wystąpienie jest usuwane z listy eksportu. Wyświetlane jest okno z żądaniem wybrania nowej części lub uzupełnienia definicji obciążenia w Symulacji Dynamicznej.

W pierwszej kolejności wyeksportuj obciążenia ze środowiska Symulacji Dynamicznej. Następnie w środowisku analizy naprężeń określ obciążenia ruchu włączone do symulacji. Wyeksportuj obciążenia ruchem osobno dla każdej części.

Przeanalizuj obciążenia ruchu dla części zespołu:

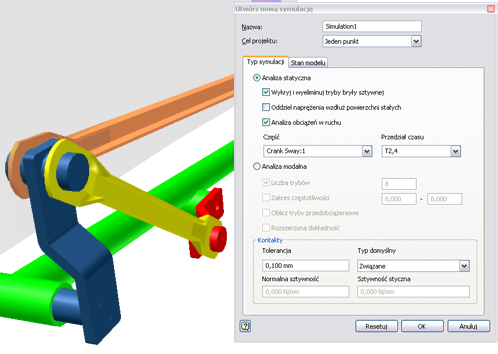

Dla nowej symulacji Na wstążce kliknij kartę Analiza naprężeń panel Zarządzanie Utwórz symulację . Wyświetlone zostanie okno dialogowe Właściwości symulacji. Na karcie Typ symulacji zaznacz opcję Analiza obciążeń w ruchu. Uaktywnią się dodatkowe elementy sterujące. Wybierz część z listy. Wybierz krok czasowy z odpowiedniej listy. Lista zawiera kroki czasowe wygenerowane w Symulacji Dynamicznej. Kliknij przycisk OK. Dla wybranego komponentu zostanie utworzona nowa symulacja. Wszystkie odpowiednie obciążenia związane z wystąpieniem są umieszczane w folderze Obciążenia przeglądarki. Zakończ definiowanie symulacji. Odtwórz symulację.

Dla istniejącej symulacji Kliknij prawym przyciskiem myszy węzeł przeglądarki symulacji, a następnie kliknij polecenie Edytuj właściwości symulacji. Na karcie Typ symulacji zaznacz opcję Analiza obciążeń w ruchu. Uaktywnią się dodatkowe elementy sterujące. Wybierz część z listy. Wybierz krok czasowy z odpowiedniej listy. Kliknij przycisk OK. Wprowadź odpowiednie modyfikacje parametrów symulacji . Odtwórz symulację.
