Funkcja Rozwiń konstrukcję blachową

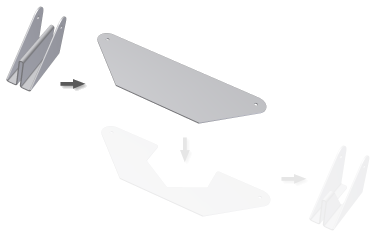

Pracując nad zawiniętym modelem konstrukcji blachowej z co najmniej jedną powierzchnią płaską, użyj polecenia Rozwiń, aby rozwinąć jedno lub więcej zagięć konstrukcji blachowej lub zawinięć względem powierzchni odniesienia. Polecenie Rozwiń dodaje funkcję Rozwiń do przeglądarki części konstrukcji blachowej i umożliwia dodanie innych elementów do spłaszczonego fragmentu modelu. Można wówczas dodać funkcję Zawiń ponownie, aby zawinąć ponownie wszystkie lub niektóre z rozwiniętych zagięć lub zawinięć.

Na wstążce kliknij kartę Konstrukcja blachowa panel Modyfikuj Rozwiń . Kliknij powierzchnię lub płaszczyznę, która ma być użyta jako odniesienie dla funkcji Rozwiń. Kliknij poszczególne wyróżnione zagięcia lub zawinięcia, które mają zostać rozwinięte. W razie potrzeby użyj opcji Dodaj wszystkie zagięcia, aby wybrać wszystkie wyróżnione geometrie. Włącz podgląd stanu spłaszczenia i dodaj lub usuń zagięcia lub zawinięcia, aby uzyskać zamierzone spłaszczenie. Ewentualnie wybierz nieużywane szkice, które mają również zostać rozwinięte. Kliknij przycisk OK.

Wskazówka: Aby rozwinąć większość (ale nie wszystkie) zagięć lub zawinięć, wybierz opcję Dodaj wszystkie zagięcia. Kliknij przyciskając jednocześnie klawisz CTRL, aby anulować wybór zagięć lub zawinięć, które nie będą rozwijane.
