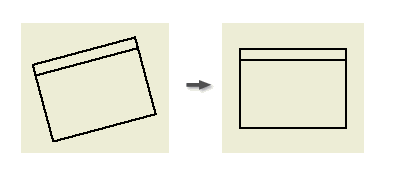

Aby obrócić widok rysunku, wybierz krawędź modelu, a następnie obróć ją o określony kąt lub do położenia pionowego bądź poziomego. Nie można obrócić widoku, który ma przekrój zależny lub widok pomocniczy.
- Kliknij prawym przyciskiem myszy widok, który chcesz obrócić i wybierz z menu polecenie Obróć. Wyświetlone zostanie okno dialogowe Obrót widoku.
- Aby obrócić widok według krawędzi:
- Wybierz Krawędź z listy Obróć widok.
- Wybierz krawędź w widoku rysunku.
- Wybierz Poziomo, aby wybrana krawędź stała się pozioma; wybierz Pionowo, aby wybrana krawędź stała się pionowa.
- Aby obrócić widok według kąta:
- Wybierz opcję Kąt absolutny lub Kąt względny z listy Obróć widok o. Uwaga: Opcja Kąt absolutny umożliwia obracanie widoku pod określonym kątem według układu współrzędnych arkusza. Opcja Kąt względny obraca widok o określony kąt z uwzględnieniem bieżącej orientacji widoku.
- Wpisz kąt, o który ma być obrócony wybrany widok.
- Wybierz kierunek, w którym widok ma zostać obrócony.
- Wybierz opcję Kąt absolutny lub Kąt względny z listy Obróć widok o.
- Określ, czy chcesz obrócić widoki zależne:
- Wybierz polecenie Obróć widok, aby obrócić tylko wybrany widok. Widoki pochodne zachowają oryginalną orientację.
- Wybierz opcję Obróć kamerę, aby rozszerzyć obrót do wszystkich widoków zależnych.
- Kliknij przycisk OK, aby zamknąć okno dialogowe. Jeśli zachodzi taka potrzeba, kliknij przycisk OK w oknie komunikatu z informacją o obrocie widoków zależnych.
Obrót widoków zależnych
Domyślnie widok macierzysty i jego widoki pochodne zachowują tę samą orientację. Podczas obracania widoku macierzystego można zachować lub przerwać wyrównanie widoków zależnych. Podczas obracania widoku pochodnego jego orientacja staje się niezależna od widoku macierzystego.
Wskazówka: Opcja dostępna w oknie dialogowym Widok rysunku steruje dziedziczeniem orientacji dla widoków pochodnych. Aby zmienić ustawienia, kliknij dwukrotnie widok pochodny w celu wyświetlenia okna dialogowego Widok rysunku. Następnie otwórz kartę Opcje wyświetlania i zaznacz opcję Orientacja z bazy lub usuń jej zaznaczenie.
Pokaż, jak obracać widoki rysunku.
Pokaż, jak utworzyć związany szkic i obrócić widok ze szkicem.
