Tworzenie węzłów

Należy utworzyć węzeł w dowolnym miejscu, a następnie dodać dwa przewody do tego złącza.

  1. Otwórz plik Enclosure_Assembly.iam znajdujący się w podfolderze Kable i wiązki przewodów. To ten sam zespół, który był wykorzystywany w poprzednim ćwiczeniu.
  2. W przeglądarce dwukrotnie kliknij Zespół wiązki przewodów1.
  3. Utwórz przewód ogólny 22AWG-GRN od sworznia U7 Pin 3 na złączu 360575:1 do sworznia J12 Pin 2 na LTP:1. Użyj domyślnego ID przewodu.

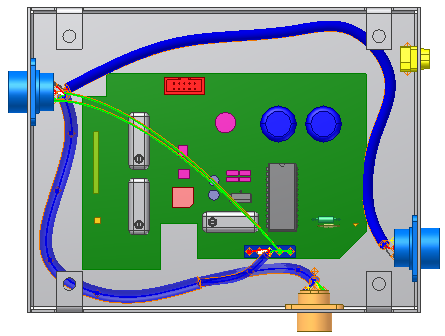

  4. Utwórz kolejny przewód ogólny 22AWG-GRN od sworznia U7 Pin 5 na złączu 360575:1 do sworznia J12 Pin 2 na LTP:1. Użyj domyślnego ID przewodu, a następnie kliknij OK. Nowe przewody są przedstawione na rys. poniżej.
  5. Na wstążce kliknij kartę Przewody i wiązki przewodów panel Utwórz polecenie Utwórz węzeł .
  6. Nie zmieniaj wartości domyślnych w oknie dialogowym Utwórz węzeł.

    Zielony okrąg reprezentujący węzeł zostaje dodany do wskaźnika. Linia przedstawiająca odsunięcie od powierzchni biegnie z obiektu węzła.

  7. W oknie graficznym kliknij w pobliżu przedstawionego miejsca, by wstawić węzeł. Węzeł zostanie przesunięty w dalszej części ćwiczenia, dokładna lokalizacja nie jest więc istotna.

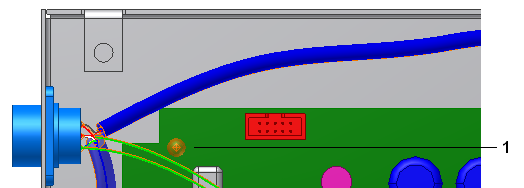

    Węzeł (1) jest przedstawione na rys. poniżej.

    Uwaga: Aby zmienić odsunięcie, ponownie kliknij prawym przyciskiem myszy, wybierz polecenie Edycja odsunięcia i wprowadź wartość. Domyślne odsunięcie ustawiane jest na karcie Węzeł, w oknie dialogowym Ustawienia wiązki przewodów.
  8. Naciśnij przycisk OK, aby utworzyć węzeł.
