Łączenie przewodów lub dodawanie przewodów do złącza

Aby przedstawić najlepsze położenie złącza w wiązce przewodów, przed ponownym zdefiniowaniem złącza w segmencie należy umieścić złącze na przewodach.

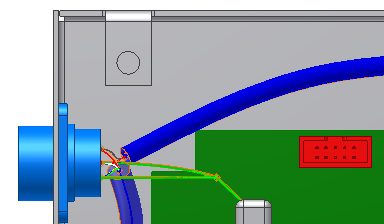

  1. W przeglądarce lub oknie graficznym kliknij złącze, kliknij prawym przyciskiem myszy, a następnie wybierz w menu kontekstowym polecenie Złącz przewody.
  2. Kliknij Przewód 2, jest to przewód do połączenia.

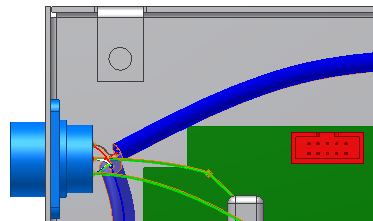

    Przewód zostaje podzielony i dodany do przeglądarki pod niepowtarzalną nazwą Przewód 2_1.

  3. Kliknij Przewód3, kliknij prawym przyciskiem myszy, a następnie wybierz w menu kontekstowym polecenie Złącze.
  4. Kliknij złącze.
  5. W oknie dialogowym potwierdzenia kliknij przycisk OK, by usunąć zbędne przewody.

    Niepotrzebne przewody (przewody, które mają wspólny punkt złączenia) są usuwane.

    Uwaga: Zbędne przewody są usuwane wyłącznie, jeśli zostały połączone ręcznie. Jeśli importujesz przewody lub używasz polecenia Utwórz przewód lub Edycja przewodu, by umieścić przewody w złączach, przewody zbędne nie są usuwane.
