Edycja widoku rysunkowego

Można zmienić etykietę, skalę, styl wyświetlania i inne atrybuty widoku rysunkowego. Jeśli zachodzi taka potrzeba, można wybrać różne reprezentacje widoku projektu, aby wyświetlić widoczność komponentu i reprezentację pozycyjną, w celu utworzenia widoku z kinematyczną "migawką" zespołu.

Porady:

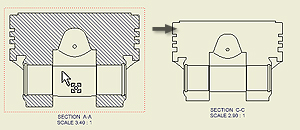

• Aby przesunąć widok, kliknij i przeciągnij czerwoną ramkę widoku.
• Można usunąć widok rysunkowy albo skopiować go i wkleić do innego arkusza. Kliknij prawym przyciskiem myszy widok i wybierz z menu określoną operację.
• Jeśli zachodzi konieczność odzyskania elementów konstrukcyjnych po utworzeniu widoku, kliknij w przeglądarce prawym przyciskiem myszy model i wybierz polecenie Uwzględnij elementy konstrukcyjne. W oknie dialogowym Uwzględnij elementy konstrukcyjne, określ typ elementów konstrukcyjnych do odzyskania w widoku rysunkowym.
• Domyślne ustawienia i wartości w oknie dialogowym Widok rysunkowy są definiowane w bieżącym standardzie i mogą zostać zmienione za pomocą Edytora stylów.

Uwaga: Jeśli usunięty zostanie widok z zależnymi rzutami, szczegółami, przekrojami lub widokami pomocniczymi, to są one wszystkie automatycznie usuwane.

Edycja widoku rysunkowego:

1. Wybierz widok w oknie graficznym lub w przeglądarce.
2. Kliknij prawym przyciskiem myszy i wybierz polecenie Edycja widoku.
3. W oknie dialogowym Widok rysunkowy na karcie Komponenty zmień opcje związane z modelem źródłowym.

   W wypadku widoków rysunku zespołu, można również:

   • Zmień skojarzenie widoku na reprezentację widoku projektu . Kliknij strzałkę, aby wybrać reprezentację widoku projektu i zaznacz pole Skojarzony.
   • Wybierz inną reprezentację pozycyjną, jeśli zachodzi taka potrzeba.
   • Wybierz składniki do reprezentacji w widoku dla generatora iAssembly.
   • Wybierz reprezentację poziomu szczegółu, aby udoskonalić tworzenie widoku, poprzez wykorzystanie jedynie włączonych komponentów w widoku.
4. Na karcie Stan modelu zmień opcje stanu konstrukcji spawanej, opcji odniesienia lub obliczeń ukrytych linii. Dostępne opcje zależą od typu pliku użytego do utworzenia widoku.
5. Na karcie Opcje zmień atrybuty danych odniesienia lub cechy wyświetlania.
6. Zmień dodatkowe opcje:
   • Wybierz skalę widoku i edytuj identyfikator widoku.
   • Włącz lub wyłącz widoczność etykiety widoku.
   • Kliknij przycisk Edytuj etykietę widoku i edytuj etykietę widoku w oknie dialogowym Formatowanie tekstu.
   • Ustaw styl wyświetlania: Wyświetl lub usuń ukryte linie i w razie potrzeby wybierz widok cieniowany.
     Uwaga: Jeśli zaznaczona jest opcja Skala z bazy lub Styl z bazy, nie można zmienić stylu skali lub wyświetlania.
7. Kliknij przycisk OK, aby zamknąć okno dialogowe Widok rysunkowy.

Wyłączanie widoku rysunkowego

1. Kliknij prawym przyciskiem myszy widok rysunkowy w przeglądarce modelu lub w oknie graficznym.
2. W menu wybierz opcję Wyłącz.

Uwaga: Aby włączyć widok rysunkowy, kliknij prawym przyciskiem myszy widok rysunkowy w przeglądarce modeli i odznacz opcję Wyłącz.

Wskazówka: Wyłączenie kilku widoków rysunku zwiększa wydajność rysunków utworzonych dla dużych zespołów.

Kontrolowanie dziedziczności wycięcia dla widoków pochodnych

Można kontrolować dziedziczność wycięcia przekroju, płata, przerwań i wyrwań w widokach pochodnych.

1. W oknie graficznym lub przeglądarce wybierz widok pochodny.
2. Kliknij prawym przyciskiem i wybierz polecenie Edycja widoku.
3. Na karcie Opcje wyświetlania w oknie dialogowym Widok rysunkowy zaznacz odpowiednie pola wyboru w sekcji Dziedziczność wycięcia. Wybrane wycięcia są dziedziczone z widoku macierzystego.
   Uwaga: Dostępne opcje zależą od typu edytowanego widoku.
4. Kliknij przycisk OK, aby zamknąć okno dialogowe Widok rysunkowy.

Pokaż, jak używać bitmap w widokach cieniowanych, aby zwiększyć pojemność i wydajność.
