Przeprowadź badania częstotliwości strukturalnej (w analizie modalnej), aby znaleźć kształty rozchodzenia się fal i częstotliwości drgań własnych.
- Kategoria
-
Symulacja
- Wymagany czas
-
30 minut
- Używany plik ćwiczeniowy
-

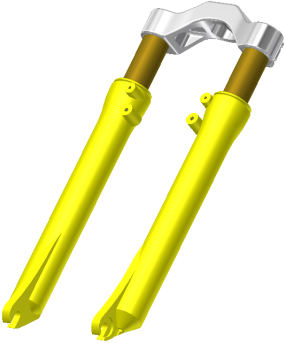

Suspension-Fork_Complete.iam
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
W ćwiczeniu używany jest zespół programu Inventor. Ćwiczenie demonstruje proces tworzenia, rozwiązywania i wyświetlania wyników przy użyciu wykresów 3D dla zilustrowania różnych kształtów modowych i odpowiadających im wartości częstotliwości.
Uwzględniane są kontakty ręczne oraz szereg zaawansowanych ustawień siatkowania. Materiał obejmuje rozpoznawanie pierwszych 10 kształtów modowych oraz omówienie wyników.
Cele
- Utworzyć nową symulację modalną.
- Używać opcji Kontakty ręczne, aby ustanowić odpowiedni związek pomiędzy komponentami.
- Wykluczyć komponenty lub użyć opcji Reprezentacja widoku projektu, aby usunąć komponenty z symulacji.
- Nadpisać materiały.
- Dodawać wiązania.
- Ręcznie dodawać kontakty.
- Określać parametry siatki.
- Odtworzyć symulację.
- Obejrzeć wyniki.
Wymagania wstępne
- Ukończenie ćwiczeń Analiza naprężeń zespołu i Kontakty i siatka.
- Więcej informacji znajduje się w dziale Pomocy „Pierwsze kroki”.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
