Usuwanie kabli z trasy

W tym ćwiczeniu usuniemy kabel z trasy. Trasy wszystkich żył kabla skojarzonych z tym samym kablem zostają usunięte jednocześnie.

  1. Aktywuj Zespół wiązki przewodów2.
  2. Na wstążce kliknij kartę Kable i wiązki przewodów panel Trasa Anuluj trasę .
  3. Upewnij się, że pola wyboru Wszystkie przewody i Wszystkie segmenty nie są zaznaczone.

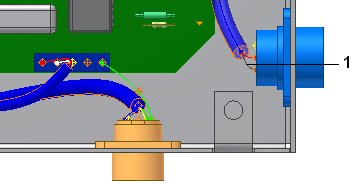

  4. Upewnij się, że przycisk Przewody jest wybrany, a następnie w oknie graficznym wybierz czarną żyłę kabla (1) jako żyłę, która zostanie usunięta z trasy.

    Żyła kabla jest określona w przeglądarce jako Kabel1:1.

  5. Kliknij przycisk Segmenty, a następnie w oknie graficznym kliknij segment pomiędzy dwoma niebieskimi złączami (części 360575:1 i 360575:2).
  6. Kliknij przycisk OK.

    Oba przewody w kablu wracają do stanu nietrasowane.
