Ponowna definicja węzła na segmencie

Zaleca się wstawianie węzłów na segmentach. Ponownie zdefiniuj węzeł na segmencie, a następnie przeprowadź trasowanie przewodów.

  1. Kliknij prawym przyciskiem myszy w oknie graficznym, a następnie w menu kontekstowym wybierz polecenie Zdefiniuj ponownie węzeł.

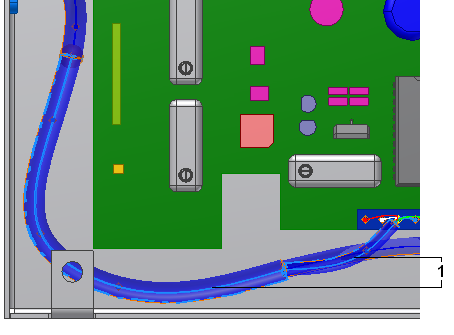

  2. Aby zlokalizować węzeł (1), kliknij segment. Kliknij bezpośrednio węzeł pośrodku segmentu lub punkt konstrukcyjny segmentu.
  3. Na wstążce kliknij kartę Kable i wiązki przewodów panel Trasa Trasa automatyczna .
  4. Upewnij się, że opcja Wszystkie przewody nietrasowane jest wybrana, a następnie kliknij przycisk OK.

    Przewody są trasowane do złączonych segmentów i poza rozgałęzione segmenty.

  5. W przeglądarce kliknij prawym przyciskiem element Przewód2_1, a następnie wybierz polecenie Pokaż ścieżkę, aby upewnić się, że przewody zostały trasowane zgodnie z zamierzeniem.

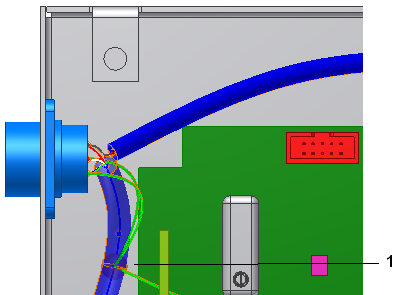

    Ścieżka przewodu (1) jest wyróżniona do i z węzła wraz z segmentami, przez które biegnie przewód.
