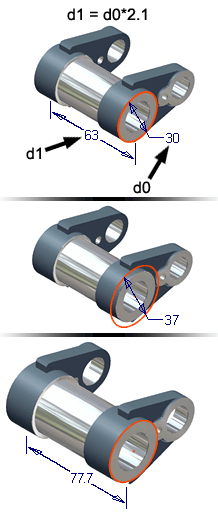

Parametry mogą definiować wielkość i kształt elementów. Na przykład można określić wielkość płyty jako Wysokość = Szerokość/2, używając równań do zdefiniowania związków pomiędzy parametrami.
Parametry mogą być również zdefiniowane tak, aby wymiary były powiązane z wymaganiami funkcjonalnymi. Na przykład można zdefiniować obszar przekroju części, tak aby posiadał określone proporcje i mógł wytrzymać dane obciążenie (Pole = Wczytany/Wytrzymałość_materiału*Współczynnik_bezpieczeństwa). Z częścią można skojarzyć arkusz kalkulacyjny i sterować parametrami z poziomu komórek arkusza kalkulacyjnego. Parametry można eksportować do zestawienia komponentów i listy części.
Użyj polecenia Parametry, aby przeglądać i edytować parametry w tabeli Parametry, tworzyć parametry zdefiniowane przez użytkownika i uzyskać dostęp do arkusza kalkulacyjnego zawierającego wartości parametrów.
Jak tworzone są parametry modelu?
Parametry modelu są tworzone automatycznie podczas definiowania wymiaru szkicu lub tworzenia elementu. Parametry te mają nadane nazwy domyślne, takie jak d0, d1, d2, ale można nadpisać nazwy domyślne nazwami podającymi więcej informacji. W polach edycji można wprowadzić wyrażenia określające nazwy i wartości parametrów. Można również użyć pól edycji, aby zmienić nazwy i wartości parametrów.
Można tworzyć parametry użytkownika, które są bardziej ogólne niż parametry modelu i mogą być wykorzystane do przekazania wymagań funkcyjnych. Parametry użytkownika mogą być sterowane także za pomocą arkusza kalkulacyjnego.
Możesz użyć obydwóch typów parametrów do przypisywania wartości i tworzenia powiązań pomiędzy elementami w modelu.
Kiedy części zmieniają wielkość?
W trakcie używania polecenia Parametry do definiowania lub edycji danego parametru, kliknij polecenie Aktualizuj, aby wprowadzić zmiany. Podczas edycji elementu wszystkie zależne parametry zmieniają się wraz z elementem.
Jak wykorzystuje się parametry w iFeature?
Podczas tworzenia iFeature można wybrać wymiary szkicu i parametry elementu jako parametry wielkości. Jeśli posiadasz nazwane parametry, zostaną one automatycznie zawarte w obiekcie iFeature.
Czym są parametry użytkownika?
Parametry użytkownika są stosowane w równaniach. Jeżeli wykorzystujesz takie same parametry w wielu częściach, zdefiniuj parametry w szablonach stosowanych do tworzenia nowych plików części.
Czym są parametry referencyjne?
Parametry referencyjne są parametrami sterowanymi: ich wartości są zmieniane przy zmianach parametrów sterujących. Możesz je utworzyć na kilka sposobów:
- jako wymiary odniesienia
- podczas używania części pochodnych
- poprzez połączone pliki parametrów
- poprzez elementy iFeature sterowane tabelą
Czym są parametry referencyjne?
Parametr referencyjny posiada zapisaną listę możliwych wartości. Jednakże, podobnie jak w przypadku innych parametrów, parametr referencyjny posiada jednocześnie pojedynczą wartość. Nie jest on automatycznie blokowany jedną wartością z listy referencyjnej, pomimo że można tego dokonać za pomocą zasady iLogic.
Można także dodać wartość niestandardową jako wartość zastępcza do listy wartości parametru referencyjnego. Wartości niestandardowe są zwykle używane jedynie tymczasowo, w razie potrzeby.
Czym są parametry kluczowe?
Kluczowe parametry to te, które zostaną wybrane jako szczególnie ważne. Można ustawić opcjonalną flagę dla każdego z kluczowych parametrów, a następnie użyć filtra widoczności, aby wyświetlić „skróconą listę” tych kluczowych parametrów.
W jaki sposób parametry są połączone?
Można zdefiniować parametry w arkuszu kalkulacyjnym programu Microsoft Excel, a następnie połączyć arkusz z częścią. Można również połączyć parametry z dowolnej kombinacji części. Część jest powiązana z parametrami eksportowanymi z odpowiedniego pliku. Podczas łączenia z częścią można wybrać, które z eksportowanych parametrów mają zostać powiązane.
Aby użyć parametrów eksportowanych z jednego pliku do drugiego można użyć pliku części parametru globalnego. Trzeba utworzyć plik części, która zawiera zbiór wartości, które są zazwyczaj sterowane przez równania mechaniczne. Plik części może nie posiadać żadnej geometrii, lecz powinien zawierać szkice, jeśli chcesz ich użyć w modelu szkieletowym lub modelu układu.
Możesz zastosować narzędzie Część pochodna, aby wydzielić z pliku części parametrów globalnych części do pobierania parametrów. Możesz postąpić w ten sam sposób korzystając z arkusza kalkulacyjnego zamiast pliku części. Można wybrać, które z eksportowanych parametrów mają być pochodne w częściach pochodnych.
Modele szkieletowe mogą również odnosić się do innych modeli szkieletowych.
Albo, można „w locie” wyodrębnić parametry z części do zespołu. Niekoniecznie musisz planować globalnych parametrów, lecz w jakimś punkcie projektu, może zajść potrzeba zdecydowania się na użycie parametru z części w zespole. Mógłbyś, na przykład, użyć szerokości płyty w części (głębokość wyciągnięcia) jako wiązania zestawiającego w zespole.
Jakie są wskazówki do tworzenia parametrów?
Postępuj według poniższych wytycznych, aby upewnić się, że parametry i części zostaną prawidłowo uaktualnione.
- Przypisz pełne nazwy dla parametrów.
- Równania nie mogą powtarzać się.
- Nazwy parametrów nie mogą zawierać odstępów, symboli matematycznych lub znaków specjalnych.
- Jeśli arkusz kalkulacyjny jest dołączony do parametrów, nie można edytować jego wartości w programie Autodesk Inventor LT (trzeba go otwierać i edytować w programie Microsoft Excel).
