Dodawanie automatycznych linii środkowych do widoku rysunku

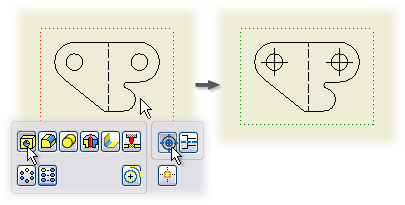

  1. Wybierz jeden lub więcej widoków rysunku lub szkiców, kliknij prawym przyciskiem myszy i wybierz opcję Automatyczne linie środkowe.
    Uwaga: Polecenie Automatyczne linie środkowe jest dostępne tylko, jeśli dla wszystkich wybranych widoków można utworzyć automatyczne linie środkowe. Automatycznych linii środkowych nie można tworzyć na widokach rysunku rastrowego.
  2. W oknie dialogowym Ustawienia linii środkowej należy wybrać elementy, do których mają zostać dodane linie środkowe.
  3. Ustaw rzutowanie prostopadłe lub równoległe.
  4. Ustaw ograniczenia elementów oznaczanych automatycznymi liniami środkowymi:
    • W polu Próg promienia, podaj minimalny i maksymalny promień odrzucania elementów, które nie znajdują się w zakresie.
    • W polu Próg kąta łuku, minimalny kąt odrzucania elementów z mniejszym promieniem.
Wskazówka: Można ustawić wartości domyślne dla automatycznych linii środkowych na karcie Rysunek okna dialogowego Ustawienia dokumentu.
