Środowisko Wymiana BIM umożliwia redagowanie (definiowanie) i publikowanie (eksportowanie) odpowiednich dla programu Autodesk Inventor LT części z przeznaczeniem do używania ich w aplikacjach AutoCAD i Revit. Aplikacje te to wyspecjalizowane systemy konstrukcyjno-projektowe stosowane w budownictwie i służące do dokumentowania informacji architektonicznych i konstrukcyjnych oraz dotyczących układów mechanicznych, elektrycznych i hydraulicznych (MEP).
Środowisko wymiany BIM umożliwia publikowanie danych projektowych 2D i 3D właściwych dla programu Autodesk Inventor LT części do formatu Autodesk Exchange File (.ADSK). Ponadto aplikacja Wymiana BIM umożliwia eksportowanie geometrii programu Revit w sposób jemu właściwy do pliku Revit Family (.RFA). Wiele produktów Autodesk obsługuje format Autodesk Exchange File. Wymiana BIM stanowi w programie Autodesk Inventor LT rozwiązanie umożliwiające dostarczanie modeli oraz ich metadanych do rozmaitych aplikacji z zakresu architektury, inżynierii i konstrukcji (AEC).
Produkty Autodesk, takie jak aplikacje AutoCAD i Revit, wyposażone są w różne narzędzia do korzystania z danych. Wymiana BIM jest dodatkiem opartym na programie Autodesk Inventor LT umożliwiającym definiowanie modeli, które będą używane w innych produktach Autodesk, za pomocą poleceń modelowania geometrycznego dostępnych w programie Autodesk Inventor LT. Środowisko Wymiana BIM zapewnia polecenia do definiowania złączy, upraszczania i rozpoznawania danych geometrii/modelu oraz eksportowania danych do pliku .RFA lub .ADSK.
Ważne: Jeśli format Revit jest pożądanym wynikiem, konieczne będzie wykorzystanie narzędzi rozpoznawania elementów do konwersji różnych typów geometrii utworzonych w programie Inventor w celu dopasowania ich do geometrii dostępnych w oprogramowaniu Revit.
Ogólny proces roboczy w przypadku środowiska Wymiana BIM składa się z trzech komponentów:
|
Upraszczanie |
Proces redukowania złożoności modelu polegający na eliminowaniu komponentów i zbędnych elementów. Aby utworzyć obwiednie i połączyć komponenty, użyj polecenia Uproszczone zespoły. Aby uprościć część przed ich redagowaniem lub publikacją, skorzystaj z takich technik, jak Część pochodna, i innych. Jako że dla projektanta ważne są przede wszystkim szczegóły związane z danym projektem, często wykorzystywane są tylko podstawowe opcje złączy i kształtów 3D. Podczas eksportowania komponentu warto utrzymywać jak najmniejszy rozmiar pliku .RFA lub .ADSK . |
|
Autor |

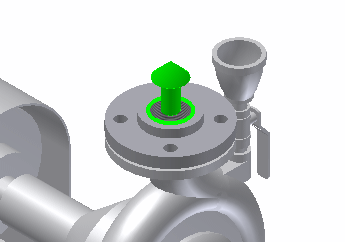

Proces definiowania obiektów złącza, które określają sposób i miejsce łączenia elementów. Złącza służą w aplikacjach MEP do definiowania skojarzeń między elementami wyposażenia, takimi jak wymiennik ciepła, a systemami budynku, takimi jak HVAC. W przypadku każdego z pięciu typów złączy (kablowe, rurkowe, kanałowe, elektryczne i rurowe) dostępne są polecenia programu Autodesk Inventor LT pozwalające na ich tworzenie, edytowanie i usuwanie. Zazwyczaj znaczniki złączy wskazują w kierunku przeciwnym od komponentu nadrzędnego. Jeżeli jest taka potrzeba, kliknij polecenie Kierunek, aby zmienić kierunek złącza. Kierunek przepływu jest definiowany niezależnie wewnątrz elementu złącza. Dodawanie złączy odbywa się poprzez definiowanie ich położenia, orientacji i rozmiaru. Przed zastosowaniem złącza do modelu należy wybrać jego rodzaj, aby umożliwić jego obsługę przez aplikacje AutoCAD MEP i Revit MEP. Dodawane złącza są wyświetlane w przeglądarce wymiany BIM. |
|
Publikowanie |
Proces weryfikowania i eksportowania danych programu Inventor do pliku .ADSK lub .RFA. Wyeksportowany plik zawiera geometrię, widoki 2D, złącza, parametry i inne właściwości. Aplikacja importująca może pracować z danymi, które obsługuje. |
W poleceniu Eksportuj komponenty konstrukcyjne można wybrać lokalny układ współrzędnych LUW. W poleceniu Eksportuj komponenty konstrukcyjne dostępne będą wszystkie układy LUW zdefiniowane dla części . Dla ułatwienia polecenie LUW jest dostępne na karcie Wymiana BIM. W zastosowaniach architektonicznych oś Z jest zazwyczaj skierowana do góry, podczas gdy w zastosowaniach matematycznych oś Z jest skierowana na zewnątrz. Należy odpowiednio zdefiniować układ LUW tak, aby model został zaimportowany w prawidłowej orientacji.
Aplikacje Revit MEP i AutoCAD MEP mogą importować pliki ADSK i skojarzone dane. Aplikacja importująca może pracować jedynie z danymi, które obsługuje. Dane w pliku, które nie są obsługiwane, są ignorowane. Ważne jest, aby pamiętać, że jeśli plik .ADSK zostanie wykorzystany, nie będzie go można w pełni modyfikować w aplikacji AEC. Dlatego należy przestrzegać nakreślonego poniżej procesu roboczego w celu uzyskania pliku .ADSK albo pliku .RFA.
