Narzędzie Belka jest podstawową metodą szkicowania pojedynczych wystąpień belek.
Aby naszkicować poszczególne belki
- Kliknij kolejno kartę Konstrukcja
panel Konstrukcja
Belka. - Wczytaj rodzinę słupów konstrukcyjnych, o ile nie została wczytana wcześniej.
- Na palecie Właściwości:
- Na liście rozwijanej Wybór typu wybierz typ belki.
- Zmień parametry belki.
- Na pasku opcji wybierz wartość z listy rozwijanej Funkcja konstrukcyjna.
- Naszkicuj belkę, klikając w obszarze rysunku punkt początkowy i końcowy.
Podczas szkicowania belki wskaźnik myszy jest przyciągany do innych elementów konstrukcyjnych, takich jak środek masy słupa lub oś ściany. Na pasku stanu wyświetlana jest informacja o miejscu przyciągania wskaźnika myszy.

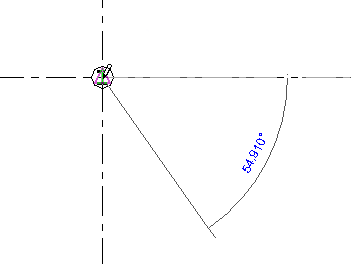

Punkt początkowy belki — przyciąganie do słupa
