Belki

Belki są elementami konstrukcyjnymi służącymi do przenoszenia obciążenia. Elementy każdej belki są zdefiniowane we właściwościach typu określonej rodziny belek. Ponadto aby zdefiniować funkcjonalność belki, można modyfikować różne właściwości wystąpienia elementu.

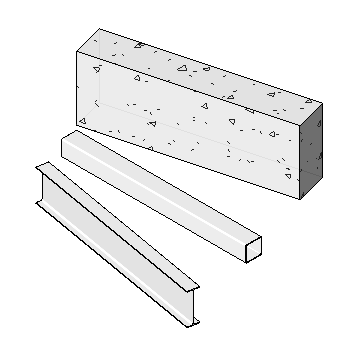

Przykładowe belki

W projekcie można dołączyć belki do dowolnego elementu konstrukcyjnego, również do ścian konstrukcyjnych. Belki łączą się z konstrukcyjnymi ścianami nośnymi, jeśli dla właściwości Funkcja konstrukcyjna została wybrana wartość Nośna lub Łączony konstrukcyjnie.

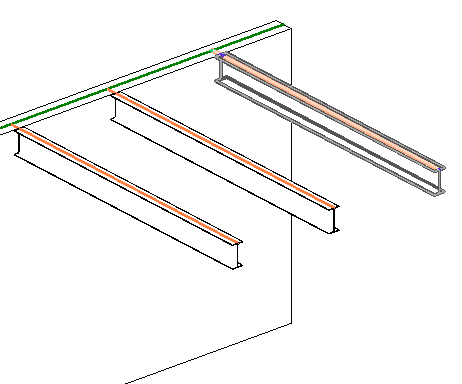

Belki dołączone do ścian konstrukcyjnych

Aby narysować belki między dwoma punktami

1. Kliknij kolejno kartę Konstrukcjapanel Konstrukcja Belka.
2. Kliknij w obszarze rysunku, aby wybrać punkt początkowy.
3. Za pomocą myszy naszkicuj belkę, przesuwając wskaźnik do punktu końcowego.
4. Kliknij, aby określić punkt końcowy.

Można użyć narzędzia Siatka, aby dodać wiele belek na wybranych liniach siatki, kiedy słupy znajdują się także na poziomie roboczym.

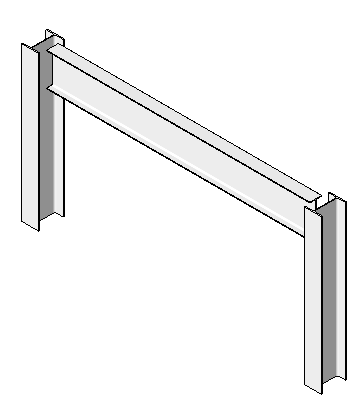

Belka między punktami

Aby narysować belkę określonej długości

1. Kliknij kolejno kartę Konstrukcjapanel Konstrukcja Belka.
2. Kliknij w obszarze rysunku aby wybrać punkt początkowy.
3. Za pomocą myszy naszkicuj belkę, przesuwając wskaźnik do punktu końcowego.
4. Wpisz długość. Zostanie wyświetlone pole tekstowe z wpisaną wartością.
5. Kliknij, aby określić punkt końcowy.

Za pomocą narzędzia Siatka dodaj wiele belek na wybranych liniach siatki, kiedy słupy znajdują się także na poziomie roboczym.

Wpisz długość belki

Po utworzeniu osi należy dodać belki, ponieważ są one przyciągane do osi. Dodaj siatkę, klikając kolejno kartę Konstrukcja panel Odniesienie Siatka. Belki konstrukcyjne można jednak dodawać bez siatki.

Można dodawać belki, używając jednej z następujących metod:

• Szkicowanie pojedynczej belki.
• Wybieranie linii osi leżących między elementami konstrukcyjnymi.
• Tworzenie szeregu belek.
