Część 4: Tworzenie kondygnacji

Kategoria Nowi użytkownicy Wymagany czas 15 minut Używane pliki ćwiczeniowe GSG_04_add_floor.rvt

W tym ćwiczeniu należy utworzyć strop na niższym poziomie za pomocą podrysu ścian zewnętrznych. Następnie należy skopiować strop na poziom wejścia i zmodyfikować obwiednię stropu na tym poziomie. Na ostatnim etapie można dołączyć ściany z niższego poziomu do stropu na poziomie wejścia.

Cele

• Dodaj strop, wskazując ściany w celu utworzenia obwiedni.
• Skopiuj i wklej strop na innym poziomie.
• Edytuj obwiednię stropu i użyj narzędzi Wyrównaj oraz Utnij, aby utworzyć szkic zamkniętej pętli.
• Zmień nachylenie dachu.
• Dołącz ściany wewnętrzne do stropu.

Obejrzyj nagranie wideo

Tworzenie stropu na niższym poziomie

1. Otwórz projekt GS_04_add_floor.rvt.
2. W polu Rzuty Przeglądarki projektu kliknij dwukrotnie opcję 01 – Niższy poziom.
3. Kliknij kolejno kartę Architekturapanel Zbuduj (Strop).
4. Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel Rysuj (Wskaż ściany).
5. Naciśnij klawisz Tab, a następnie kliknij, aby wybrać łańcuch ścian i utworzyć obwiednię.

6. W panelu Tryb kliknij element (Zakończ tryb edycji).
7. Wybierz przycisk Tak przy monicie. „Czy chcesz, żeby ściany wznoszące się od poziomu stropu dołączyły się do dołu stropu?”
8. Kliknij przycisk Nie w odpowiedzi na komunikat „Piętro/dach nakładają się na wyróżnione ściany. Czy chcesz połączyć geometrię i odciąć nałożoną objętość ścian?”.
9. Kliknij przycisk (Zmień).

Kopiowanie stropu na poziom wejścia

1. Kliknij krawędź stropu, aby wybrać element, a w panelu Schowek kliknij przycisk (Kopiuj do schowka).
   Wskazówka: Aby wybrać strop, umieść kursor w pobliżu krawędzi stropu, naciskaj klawisz Tab do momentu, aż na pasku stanu pokaże się strop, i kliknij, aby go wybrać.
2. Na pasku narzędzi Szybki dostęp kliknij przycisk (Widok 3D).
3. Kliknij kolejno kartę Zmieńpanel Schoweklistę rozwijaną Wklej (Wyrównane względem wybranych poziomów).
4. W oknie dialogowym Wybierz poziomy wybierz opcję 02 — Poziom wejścia, a następnie kliknij przycisk OK.

   Nowy strop zostanie dodany do poziomu wejścia.

Edycja stropu

1. W polu Rzuty Przeglądarki projektu kliknij dwukrotnie opcję 02 — Poziom wejścia.
2. Gdy jest wybrany strop w panelu Tryb, kliknij opcję (Edytuj obwiednię).

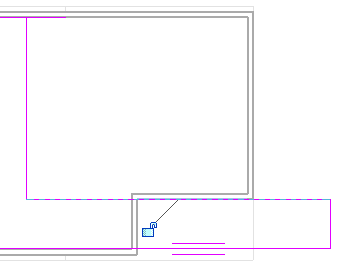

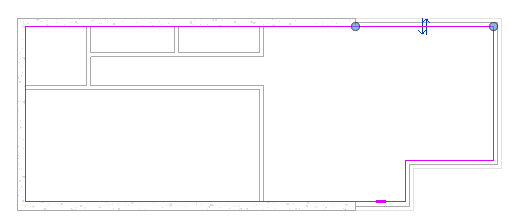

3. Wybierz poszczególne pionowe linie szkicu po prawej stronie i przeciągnij je, aby utworzyć obwiednię podobną do przedstawionej poniżej.

4. W panelu Zmień kliknij opcję (Wyrównaj).

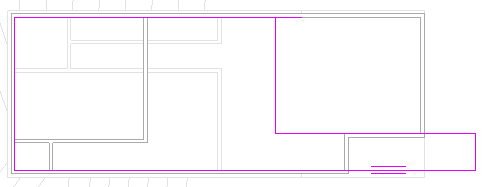

5. Kliknij zewnętrzną powierzchnię ściany zewnętrznej i górną linię szkicu dla wąskiej części stropu, aby je wyrównać, tak jak pokazano na rysunku.

6. W panelu Zmień kliknij opcję (Przytnij/Wydłuż do naroża).

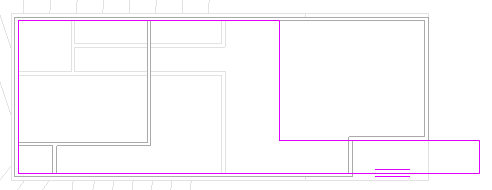

7. Kliknij linie szkicu w prawym górnym rogu, aby przyciąć narożnik obwiedni.
8. Wybierz krótką poziomą linię w prawym górnym narożniku i naciśnij klawisz Delete.

9. W panelu Tryb kliknij element (Zakończ tryb edycji).
10. Kliknij przycisk Nie w drugim komunikacie.

Dołączanie ścian do stropu

1. Kliknij, aby wybrać ściany wewnętrzne wyświetlane w podrysie dla poziomu 01 – Niższy poziom.

   Naciśnij i przytrzymaj klawisz Ctrl, klikając elementy do wybrania.

2. W panelu Zmień | Ściany kliknij przycisk (Dołącz górę/podstawę).
3. Kliknij nowy strop do dołączenia górnej części ścian na niższym poziomie do stropu na poziomie wejścia.

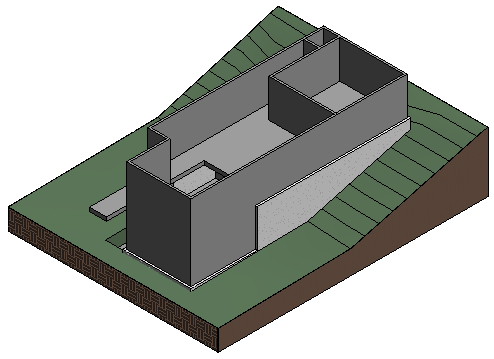

4. Na pasku narzędzi Szybki dostęp kliknij opcję (Domyślny widok 3D).
