Część 5: Tworzenie dachu

Kategoria Nowi użytkownicy Wymagany czas 10 minut Używane pliki ćwiczeniowe GSG_05_add_roof.rvt

Ćwiczenie to pozwoli na utworzenie dachu według podrysu ścian zewnętrznych. Podczas tworzenia dachu należy podać odpowiednią wartość okapu w celu jego utworzenia.

Cele

• Dodaj linię definiującą nachylenie dachu.
• Dodaj linie dachu ze zdefiniowanym okapem.
• Użyj narzędzia Przytnij/Wydłuż, aby zakończyć szkic.
• Dołącz zewnętrzne ściany do dachu.
• Zmień nachylenie dachu.

Obejrzyj nagranie wideo

Rysowanie dachu

Rysowanie linii dachu

Tworzenie linii dachu z okapem

Zakończenie szkicu dachu

1. Otwórz projekt GSG_05_add_roof.rvt.
2. Otwórz rzut 03 – Dach.
3. Kliknij kolejno kartę Architekturalistę rozwijaną Dach (Dach wg podrysu).
4. W panelu Rysuj kliknij opcję (Linia).
5. Na pasku opcji sprawdź, czy zaznaczone zostało pole Definiuje nachylenie.
6. Aby narysować pierwszy segment dachu, rozpocznij od dołu po lewej stronie i wyznacz krawędź zewnętrzną ściany południowej, wybierając lewy punkt końcowy ściany i przecięcie ściany południowej z oddalonymi wschodnimi.
7. W panelu Rysuj kliknij opcję (Wskaż ściany).
8. Na pasku opcji w polu Okap wprowadź wartość 3' oraz usuń zaznaczenie pola Definiuje nachylenie.
9. W obszarze rysowania podświetl zachodnią ścianę; podczas wyświetlania linii przerywanej na zewnętrznej powierzchni ściany kliknij, aby ustalić położenie linii dachu. Powtórz powyższe czynności dla ściany północnej i wschodniej.

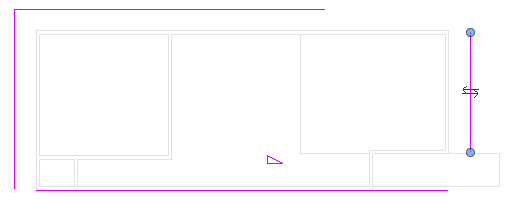

10. W panelu Zmień kliknij opcję (Przytnij/Wydłuż do naroża).
11. Wybierz linię dachu wschodniego, a następnie wybierz linię dachu południowego. Powtórz powyższe czynności dla linii dachu zachodniego i południowego.
12. W panelu Tryb kliknij element (Zakończ tryb edycji).

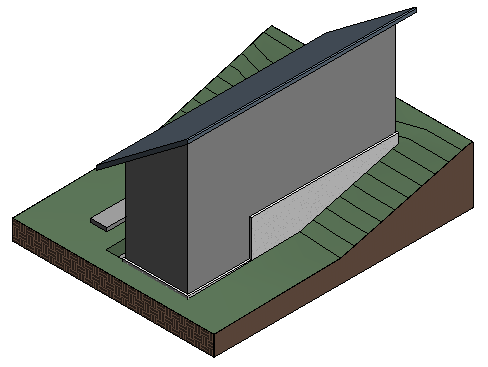

    W otrzymanym dachu używana jest domyślna wartość i występuje bardzo duże nachylenie, które można poprawić później w tym ćwiczeniu.

Dołączanie ścian do dachu

1. Naciśnij klawisz Tab, a następnie kliknij, aby wybrać łańcuch ścian (wybierane są wszystkie ściany zewnętrzne).
2. Naciśnij klawisz Ctrl i kliknij, aby wybrać wszystkie ściany wewnętrzne, które będą wyświetlane na podrysie poziomu wejścia.
3. Kliknij kolejno kartę Zmień | Ścianypanel Zmień ścianę (Dołącz górę/podstawę).
4. Kliknij, aby wybrać dach.
5. Na pasku narzędzi Szybki dostęp kliknij opcję (Domyślny widok 3D).

   Należy zauważyć, że ściany rozciągają się aż do dachu.



Zmiana nachylenia dachu

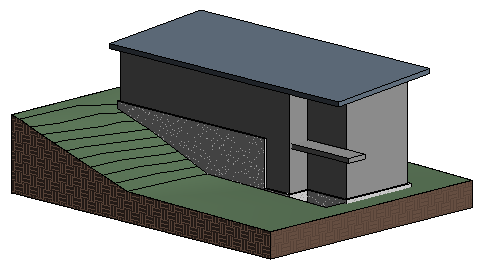

1. Zaznacz dach.
2. Na palecie Właściwości w polu Wymiary dla opcji Nachylenie wprowadź wartość 1"/12" i kliknij przycisk Zastosuj.
3. Kliknij w obszarze rysunku, aby anulować wybór dachu.
