Cięcie ścian łukowych

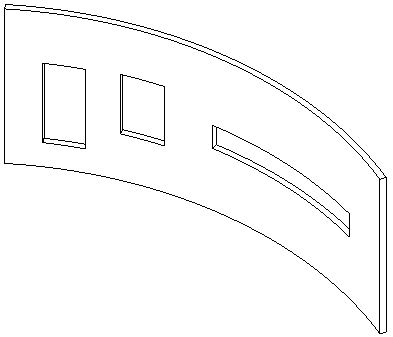

Edytując elewację ściany łukowej, można w niej ciąć otwory kwadratowe lub prostokątne. Zobacz Edycja profilu ściany.

1. W widoku 3D lub widoku elewacji wybierz ścianę łukową.
2. Kliknij kolejno kartę Zmień | Ścianypanel Zmień ścianęOtwór w ścianie.

   Narzędzie Prostokąty staje się aktywne.

3. Narysuj prostokątny otwór w ścianie łukowej.

4. Po zakończeniu kliknij panel WybierzZmień.

Podczas szkicowania otworów zostaną wyświetlone wymiary stałe. Jeśli ściana ma górne wymuszenie ustawione na poziom, pojawiają się wymiary mierzone od wymuszeń górnego i podstawy. Jeśli ściana ma górne wymuszenie ustawione jednoznacznie, pojawiają się wymiary mierzone jedynie od wymuszenia podstawy.
