Część 11: Dodawanie wymiarów

Kategoria Nowi użytkownicy Wymagany czas 15 minut Używane pliki ćwiczeniowe GSG_11_dimensions.rvt

W tym ćwiczeniu należy dodać wymiary do modelu budynku, aby zwymiarować podrys budynku głównego i położenie ściany działowej względem budynku.

Cele

• Dodaj wymiary wyrównane i kątowe, aby wskazać położenie ściany działowej względem budynku.
• Zwymiaruj szerokość i długość budynku.
• Użyj opcji Otwory z wymiarem wyrównanym, aby automatycznie dodać otwory okienne podczas wymiarowania ściany zewnętrznej.

Obejrzyj nagranie wideo

Dodawanie wymiarów

1. Otwórz projekt GSG_11_dimensions.rvt.
2. Sprawdź, czy rzut 01 — Niższy poziom jest otwarty.
3. Kliknij kolejno kartę Opispanel Wymiar(Wyrównany).
4. Na pasku opcji wybierz opcję Powierzchnie ścian, a w polu Wskaż wybierz opcję Odniesienia indywidualne.

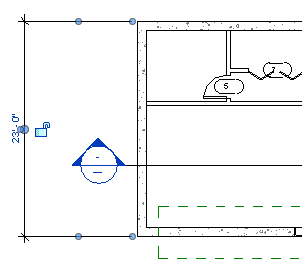

5. Zwymiaruj szerokość budynku:
   • Kliknij zewnętrzną powierzchnię ściany północnej.
   • Kliknij zewnętrzną powierzchnię ściany południowej.
   • Przesuń kursor na lewo od budynku i kliknij, aby umieścić wymiar.

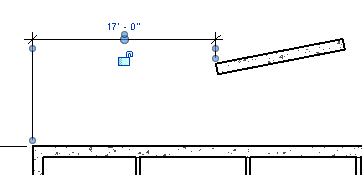

6. Zwymiaruj odległości pomiędzy zachodnią ścianą a ścianą działową:
   • Kliknij zewnętrzną powierzchnię ściany zachodniej.
   • Przesuń kursor nad lewy górny róg ściany działowej, naciśnij klawisz TAB, aby podświetlić punkt końcowy, a następnie kliknij, aby go wybrać.
   • Przesuń kursor w górę i kliknij, aby umieścić wymiar.

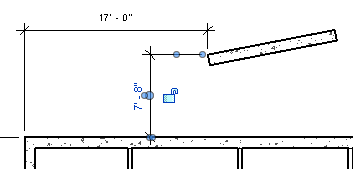

7. Zwymiaruj odległość pomiędzy północną ścianą a ścianą działową:
   • Kliknij zewnętrzną powierzchnię ściany północnej.
   • Przesuń kursor nad lewy górny róg ściany działowej, naciśnij klawisz TAB, aby podświetlić punkt końcowy, a następnie kliknij, aby go wybrać.
   • Przesuń wskaźnik w lewo i kliknij, aby wstawić wymiar.

8. W panelu Wymiar kliknij przycisk (Kątowy).
9. Dodaj wymiar kątowy od północnej ściany do ściany działowej:
   • Kliknij północną powierzchnię ściany działowej.
   • Kliknij zewnętrzną powierzchnię ściany północnej.
   • Przesuń kursor w prawo i kliknij, aby umieścić wymiar.

10. W panelu Wymiar kliknij przycisk (Wyrównany).
11. Na pasku opcji:
    • W polu Wskaż wybierz opcję Całe ściany.
    • Kliknij przycisk Opcje.
    • W oknie dialogowym Opcje autowymiarowania wybierz opcję Otwory, a następnie kliknij przycisk OK.

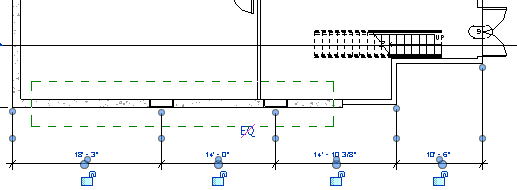

12. Zwymiaruj otwory okienne i przecięcia na ścianie południowej:
    • Kliknij południową ścianę zewnętrzną.
    • Kliknij dwie przylegające ściany południowe.
    • Przesuń kursor w dół i kliknij, aby umieścić wymiar.

13. Na pasku opcji w polu Wskaż wybierz opcję Odniesienia indywidualne.

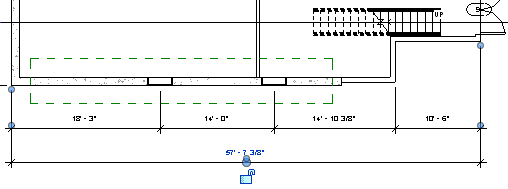

14. Zwymiaruj długość budynku:
    • Kliknij zewnętrzną powierzchnię ściany zachodniej.
    • Kliknij zewnętrzną powierzchnię wschodniej ściany tuż poniżej drzwi dwuskrzydłowych.
    • Przesuń kursor poniżej poprzedniego wymiaru i kliknij, aby umieścić wymiar.
