Część 12: Dodawanie opisów

Kategoria Nowi użytkownicy Wymagany czas 10 minut Używane pliki ćwiczeniowe GSG_12_notes.rvt

W tym ćwiczeniu należy dodać opisy tekstowe w rzucie modelu budynku.

Cele

• Dodawanie opisów tekstowych do modelu budynku.
• Zmień położenie tekstu i format.

Obejrzyj nagranie wideo

Dodawanie opisów

1. Otwórz projekt GSG_12_notes.rvt.
2. Sprawdź, czy rzut 01 — Niższy poziom jest otwarty.
3. Kliknij kolejno kartę Opispanel Tekst(Tekst).
4. W panelu Format kliknij opcję (Dwa segmenty).
5. Dodaj opis do wschodniej ściany osłonowej:
   • Wybierz wschodnią ścianę osłonową.

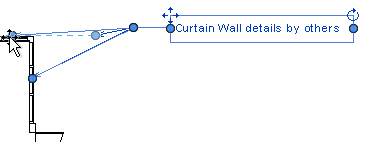

   • Przesuń kursor w górę w prawo i kliknij, aby umieścić pierwszy segment.
   • Przesuń kursor poziomo w prawo, aby umieścić drugi segment.
   • Wprowadź tekst: Ściana osłonowa opisana szczegółowo przez innych użytkowników, a następnie kliknij poza obszarem pola tekstowego.

6. Przy użyciu tej samej metody dodaj następujące opisy do północnej ściany oporowej, wyrównując opis z tekstem dotyczącym ściany osłonowej:
   • Zastosuj zabezpieczenie przed wilgocią do wszystkich elementów betonowych ściany.

7. Naciśnij dwa razy klawisz Esc.

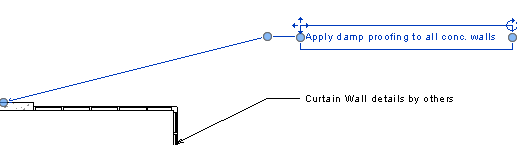

8. Wybierz opis dla ściany północnej, przeciągnij prawą kontrolkę w lewo, aby ustawić rozmiar opisu i zawijanie tekstu.
9. Kliknij i przeciągnij kontrolkę przenoszenia , aby zmienić położenie tekstu, i naciśnij dwukrotnie klawisz Esc.
10. Wybierz opis dla ściany osłonowej.
11. W panelu Format kliknij opcję (Dodaj prostą linię odniesienia po lewej).

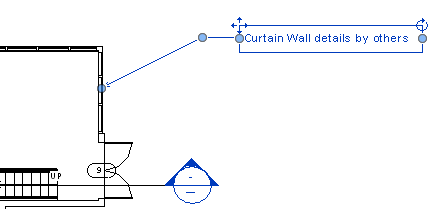

12. W obszarze rysunku kliknij punkt końcowy nowej linii odniesienia i przeciągnij go, tak aby wskazywał północną ścianę osłonową.
