Część 1: Tworzenie projektu i dodawanie poziomów

Kategoria Nowi użytkownicy Wymagany czas 10 minut Używane pliki ćwiczeniowe Brak — nowy projekt

W tym ćwiczeniu należy uruchomić projekt i utworzyć w modelu budynku poziom fundamentu, niższy poziom, poziom wejścia i dachu. Podczas tworzenia poziomów można wybrać odpowiedni widok utworzony w tym samym czasie.

Cele

• Utwórz projekt z szablonu.
• Zmień nazwę poziomów domyślnych oraz zmodyfikuj rzędne poziomów.
• Dodaj poziom przez określenie punktu początkowego i końcowego poziomu.
• Dodaj poziom przez odsunięcie rzędnej od istniejącego poziomu.

Obejrzyj nagranie wideo

Modyfikowanie poziomów projektu

1. Otwórz program Revit LT i na stronie Ostatnie pliki kliknij opcję Szablon architektoniczny, aby rozpocząć projekt.
2. W Przeglądarce projektu, w polu Rzędne (Rzędna budynku), kliknij dwukrotnie polecenie Południe, aby otworzyć widok południowy w obszarze rysunku.

   Dwa poziomy są już utworzone w szablonie projektu.

3. Powiększ etykiety poziomu i wartości po prawej stronie. (Można użyć kółka myszy w celu powiększania i zmniejszania).
4. Kliknij etykietę opcji Poziom 1 i wpisz 01 — Niższy poziom.
5. Kliknij na zewnątrz etykiety, aby zapisać zmiany.
6. W odpowiedzi na komunikat kliknij przycisk Tak, aby zmienić nazwę odpowiednich widoków w programie Revit LT.
7. W polu Rzuty Przeglądarki projektu kliknij prawym przyciskiem myszy opcję Poziom 2, a następnie kliknij polecenie Zmień nazwę.

   Można również zmienić nazwę odpowiadającego widoku w Przeglądarce projektu.

8. W polu Nazwa wpisz wartość 00 — Fundament i kliknij przycisk OK.
9. W odpowiedzi na komunikat kliknij przycisk Tak, aby zmienić nazwy odpowiedniego poziomu i widoków.

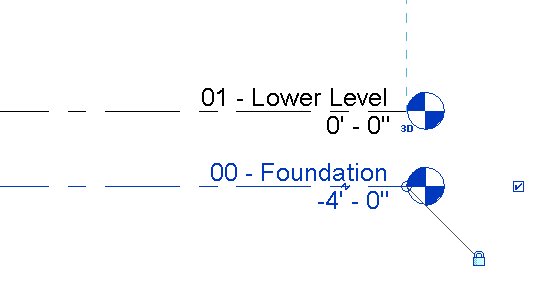

10. W obszarze rysunku kliknij wartość opcji 00 — Fundament, wprowadź -4' i naciśnij klawisz Enter, aby zmienić rzędną poziomu.


Dodawanie poziomów

1. Kliknij kolejno kartę Architektura panel Odniesienie (Poziom).

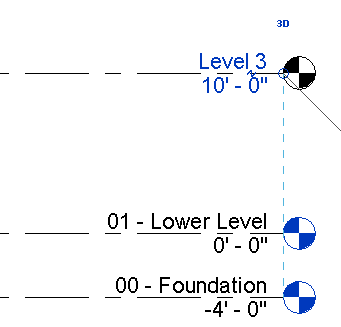

2. Ustaw kursor w lewym punkcie końcowym linii 01 — Niższy poziom, przesuń kursor w górę do wartości 10' i kliknij, aby rozpocząć nowy poziom.
3. Przesuń kursor poziomo w prawo, aż linia przerywana wskaże, że punkt końcowy jest wyrównany z punktem końcowym niższego poziomu i kliknij, aby umieścić poziom.

4. Kliknij kolejno kartę Zmień | Umieść poziompanel Rysuj (Wskaż linie).

   Można dodać poziom przez utworzenie go w określonej odległości od istniejącego poziomu.

5. Na pasku opcji, w parametrze Odsunięcie, wpisz 0' i naciśnij klawisz Enter.
6. Przesuwaj kursor na poziomie, który właśnie został dodany, aż powyżej wyświetli się linia przerywana, a następnie kliknij, aby umieścić poziom.
7. Kliknij przycisk (Zmień).
8. Zmień nazwę Poziom 3 i Poziom 4 na następujące wartości, a następnie kliknij przycisk Tak, aby zmienić nazwy odpowiadających widoków.
   • Poziom 3 = 02 — Poziom wejścia
   • Poziom 4 = 03 — Dach

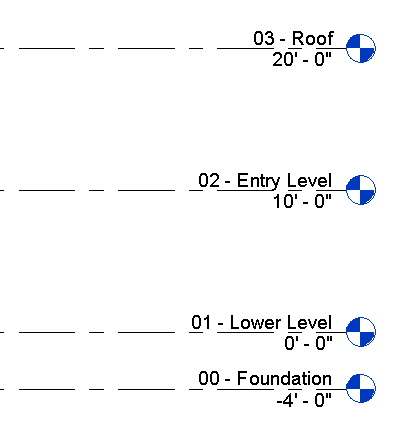

   Teraz w projekcie występują 4 poziomy na odpowiednich rzędnych.
