W programie Revit LT właściwość Funkcja konstrukcyjna belki jest określana automatycznie w oparciu o elementy konstrukcyjne podpierające belkę. Wartość parametru funkcji konstrukcyjnej określa styl linii belki w widoku o niskiej szczegółowości.
Funkcję konstrukcyjną można zmienić przed umieszczeniem lub po umieszczeniu belki. Za pomocą okna dialogowego Style obiektu zmień funkcję konstrukcyjną. Więcej informacji znajduje się w temacie Style obiektów. Parametr funkcji konstrukcyjnej można włączyć do zestawienia ram konstrukcyjnych, aby umożliwić przeprowadzanie obliczeń ilościowych dźwigarów, belek stropowych, płatwi i zastrzałów poziomych. Więcej informacji znajduje się w temacie Określanie właściwości zestawienia.
Wartości funkcji konstrukcyjnych belek
Belki można dołączać do dowolnego elementu konstrukcyjnego, w tym do ścian konstrukcyjnych. Więcej informacji znajduje się w temacie Ściany konstrukcyjne.

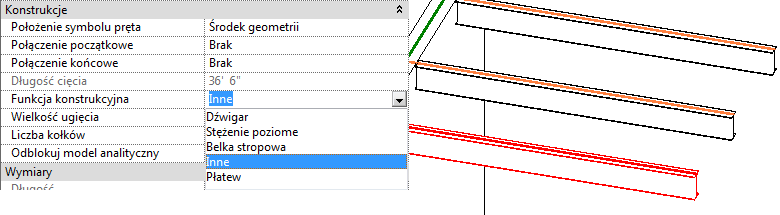

Domyślne ustawienie funkcji konstrukcyjnej można zmienić na palecie Właściwości. W poniższej tabeli jest przedstawiona lista domyślnych automatycznych ustawień opcji Funkcja konstrukcyjna dla belek, na podstawie których łączone są elementy:
| - | C | B | HB | G | J | P | O |
|---|---|---|---|---|---|---|---|
| Ściana | G | O | HB | G | J | P | O |
| Słup | G | O | HB | G | J | P | O |
| Stężenie | O | O | O | O | O | O | |
| Stężenie poziome | HB | HB | HB | HB | O | ||
| Dźwigar | J | J | P | O | |||
| Belka stropowa | P | P | O | ||||
| Płatew | P | O | |||||
| Inne | O | ||||||
| Klucz: HB: Stężenie poziome; G: Dźwigar; J: Belka stropowa; P: Płatew; O: Inne. | |||||||
Aby uzyskać informacje na temat właściwości belek, zobacz sekcję Właściwości belki.
