Automatyczne wymiary szkicu są domyślnie wyłączone. Są one wyświetlane, jeśli w rodzinie jest przynajmniej jeden wymiar sparametryzowany.
Należy zwrócić uwagę, że na poniższym rysunku znajduje się wymiar dodany do tej geometrii, lecz nie ma on etykiety.
Żadne automatyczne wymiary szkicu nie są widoczne.
Aby włączyć widoczność automatycznych wymiarów szkicu
- W trybie szkicowania kliknij kolejno kartę Widok
panel Grafika
(Widoczność/Grafika) lub wpisz skrót VG. - Na karcie Kategorie opisów w oknie dialogowym Nadpisania widoczności/grafiki rozwiń kategorię Wymiary, wybierz pozycję Wymiary i zaznacz opcję Automatyczne wymiarowanie szkicu.
- Kliknij przycisk OK.
- Wstaw wymiar i opisz go etykietą.

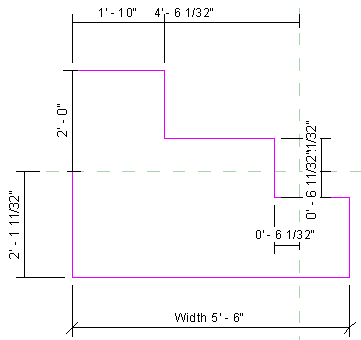

Zostaną wyświetlone automatyczne wymiary szkicu.
W programie Revit LT znane jest teraz położenie każdej linii tej geometrii względem płaszczyzn odniesienia lub innych linii szkicu.
Automatycznie wymiary szkicu są zastępowane dodawanymi wymiarami zablokowanymi, tak jak pokazano na rysunku.
