Ćwiczenie to pozwala na pracę w widoku elewacji oraz rzutach w celu dodania okien do modelu. Precyzyjne ustalenie położenia okien możliwe jest dzięki narzędziom wyrównania oraz wymiarowania.
Cele
- Umieść okna.
- Powiel i zmodyfikuj typ okna, aby utworzyć inny rozmiar okna.
- Użyj narzędzia Wyrównaj, aby ustawić okna.
- Użyj narzędzia Wymiar wyrównany, aby zmienić położenie okien i ustawić je w równych odległościach od siebie.
Dodawanie okien
Umieszczanie dwóch okien
Tworzenie typu okna
Wyrównywanie okien
Wymiarowanie okien ustawionych w równych odstępach
- Otwórz projekt GSG_07_place_windows.rvt.
- W oknie Przeglądarki projektu pod opcją Elewacje (Elewacja budynku) kliknij dwukrotnie polecenie Południowa.
- Kliknij kolejno kartę Architektura
panel Zbuduj
(Okno). - Sprawdź, czy w polu Wybór typu jest wybrana wartość Skrzynkowe 3x3 z przycięciem 36" x 48".
- Jeśli zachodzi taka potrzeba, kliknij kolejno kartę Zmień | Umieść oknopanel Oznaczenie

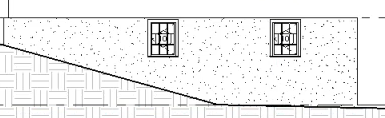

(Oznaczenie w miejscu umieszczenia), aby umieścić oznaczenia z oknami. - Kliknij, aby umieścić dwa okna w ścianie fundamentowej, tak jak pokazano na rysunku, i naciśnij dwukrotnie klawisz Esc, aby zamknąć okno narzędzie Okno.
- W obszarze rysunku wybierz okno po prawej stronie i na palecie Właściwości kliknij przycisk
(Edytuj typ). - W oknie dialogowym Właściwości typu kliknij przycisk Powiel.
- W oknie dialogowym Nazwa wprowadź wartość 36" x 36" i kliknij przycisk OK.
- W obszarze Wymiary w polu Wysokość wprowadź wartość 3' i kliknij przycisk OK.
- Wybierz okno po lewej stronie i w polu Wybór typu wybierz opcję Skrzynkowe 3x3 z przycięciem 36'' x 36''.
- Kliknij kolejno kartę Zmieńpanel Zmień

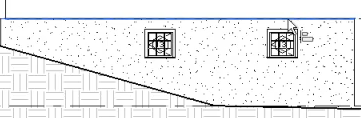

(Wyrównaj). - Kliknij górną część ściany fundamentowej, a następnie kliknij górną krawędź przycięcia prawego okna.
Sprawdź pasek stanu, aby się upewnić, że została wybrana górna część ściany, a nie linia 02 — Poziom wejścia.
- Powtórz te same czynności, aby wyrównać lewe okno z górną częścią ściany.
- Kliknij przycisk
(Zmień). - Otwórz rzut 02 — Poziom wejścia.
- Kliknij kolejno kartę Architekturapanel Zbuduj (Okno).
- W polu Wybór Typu wybierz opcję Skrzynkowe 3x3 z przycięciem 36" x 48".
- Umieść trzy okna na zewnętrznej krawędzi zachodniej ściany, jak pokazano na rysunku.
- Kliknij kolejno kartę Opispanel Wymiar

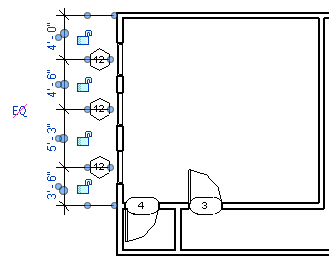

(Wyrównany). - Wybierz ścianę północną, wybierz osie każdego z okien, a następnie wybierz poziomą ścianę wewnętrzną.
- Kliknij z lewej strony ściany zachodniej, aby umieścić linię wymiarową.
Zwróć uwagę, że każdy z czterech wymiarów jest inny.
- Kliknij symbol zrównania (EQ), a następnie naciśnij dwukrotnie klawisz Esc.
Okna przesuwane są tak, aby odległości między nimi były równe.
- Wybierz ścianę wewnętrzną, na której znajdują się drzwi; przesuń ją w górę lub w dół, aby zaobserwować, w jaki sposób zachowywane są zależności między elementami projektu.
