Ćwiczenie to pozwala na zamianę istniejących ścian wewnętrznych na ściany kurtynowe.
Cele
- Użyj narzędzia Podział, aby podzielić istniejącą ścianę.
- Zmień typ ściany na ścianę osłonową.
- Utwórz ścianę osłonową i zmodyfikuj wzór siatki.
Tworzenie ściany osłonowej
- Otwórz projekt GSG_08_place_curtainwall.rvt.
- Sprawdź, czy rzut 01 — Niższy poziom jest otwarty.
- Powiększ północno-wschodni narożnik budynku.
- Kliknij kolejno kartę Zmień
panel Zmień

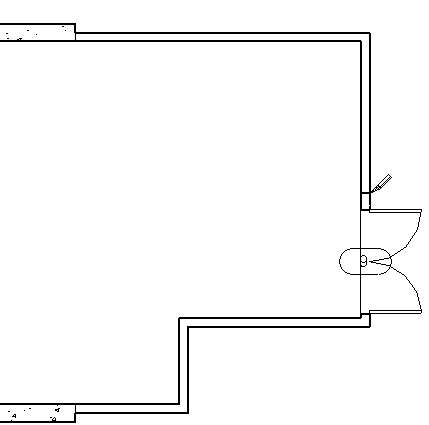

(Podziel element). - Kliknij wschodnią ścianę tuż powyżej drzwi, aby podzielić ścianę, i naciśnij dwukrotnie klawisz Esc.
- Na pasku narzędzi Szybki dostęp kliknij opcję

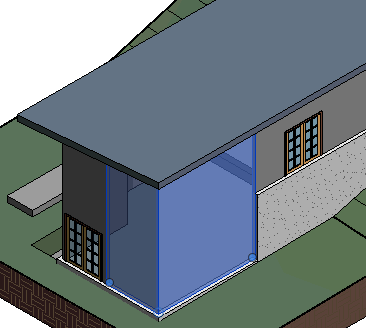

(Domyślny widok 3D). - Przytrzymując naciśnięty klawisz CTRL, wybierz część wschodniej ściany oraz stykającą się z nią część ściany północnej, jak pokazano poniżej. Kliknij krawędź ściany, aby wybrać element.
- Z pola Wybór typu w części Ściana osłonowa kliknij opcję Witryna frontowa.
- Gdy w obszarze rysunku jest wybrana ściana osłonowa, na palecie Właściwości kliknij przycisk
(Edytuj typ). - W oknie dialogowym Właściwości typu kliknij przycisk Powiel.
- W oknie dialogowym Nazwa wprowadź wartość Ściana domu i kliknij przycisk OK.
- Dla opcji Wzór podziału poziomego w polu Odstęp wprowadź wartość 4'.
- Dla opcji Wzór podziału poziomego w polu Odstęp wprowadź wartość 4' i kliknij przycisk OK.

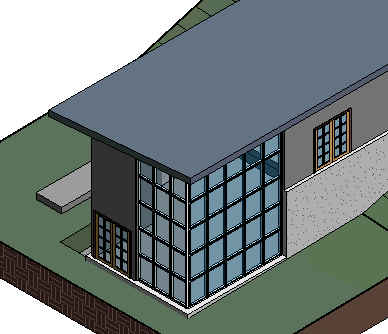

Nowy odstęp między wierszami jest stosowany do obu ścian osłonowych, a nowy typ jest częścią projektu.
