Tworzenie rodziny symboli odwołania

W symbolu odwołania są wyświetlane informacje identyfikujące znacznik odwołania w widoku nadrzędnym. Aby określić żądany format lub włączyć określone informacje, można utworzyć rodzinę symboli odwołania.

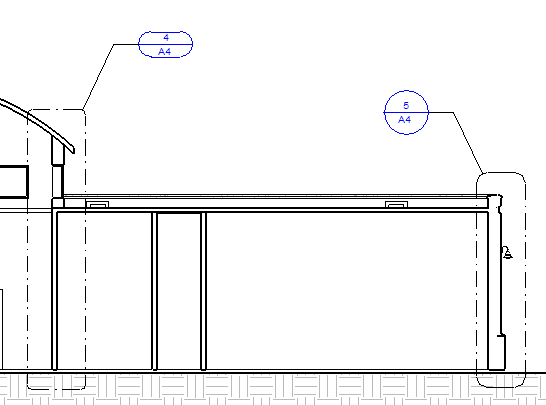

Oznaczenia odwołania używające różnych symboli odwołania

Aby utworzyć rodzinę symboli odwołania

1. Kliknij kolejno opcję NowySymbol opisu.
2. W oknie dialogowym Otwórz wybierz plik Callout Head.rft lub M_Callout Head.rft.
3. Kliknij kolejno kartę Utwórzpanel Szczegół(Linia) i naszkicuj kształt symbolu odwołania.

   Zobacz Szkicowanie elementów.

4. Jeśli zachodzi taka potrzeba, kliknij element (Tekst), aby do symbolu odwołania dodać tekst.

   Wprowadzony tekst pozostanie stały dla każdego odwołania używającego tej rodziny.

5. Dodaj etykiety do symbolu odwołania.

   Etykieta reprezentuje wartość pola zmiennej, która jest wyświetlana w symbolu odwołania. Na przykład domyślny symbol odwołania zawiera numer szczegółu i numer arkusza. Jeśli w arkuszu zostanie umieszczony widok odwołania, symbol odwołania w widoku nadrzędnym zostanie zaktualizowany, aby zostały w nim pokazane numer szczegółu i numer arkusza dla odwołania.

   Aby dodać etykietę do symbolu odwołania, wykonaj następujące czynności:

   1. Kliknij kolejno kartę Utwórzpanel Tekst (Etykieta)
   2. Przesuń wskaźnik do obszaru rysunku i kliknij w miejscu, w którym mają być wyświetlane informacje w symbolu odwołania.
   3. W oknie dialogowym Edytuj etykietę, w obszarze Parametry kategorii, wybierz pole, aby je umieścić w symbolu odwołania.
   4. Kliknij przycisk (Dodaj parametry do etykiety).
   5. Kliknij przycisk OK.
6. W razie konieczności dodaj do symbolu odwołania obszary wypełnienia, obszary maskowania lub inne szczegóły.
7. Na pasku narzędzi Szybki dostęp kliknij opcję (Zapisz), a następnie określ nazwę i położenie nowej rodziny symboli odwołania.
8. Aby wczytać do otwartych projektów rodzinę symboli odwołania, kliknij element (Wczytaj do projektu).
