Ćwiczenie to pozwala na wczytanie typów drzwi do projektu, a następnie na dodanie wewnętrznych i zewnętrznych drzwi do modelu.
Cele
- Wczytaj rodzinę drzwi.
- Użyj listy rozwijanej Wybór typu, aby zmienić typy drzwi.
- Umieść drzwi w modelu.
- Użyj klawisza spacji, aby zmienić kierunek otwarcia drzwi przed ich umieszczeniem.
- Użyj kontrolek odwracania, aby zmienić orientację drzwi po ich umieszczeniu.
Wczytywanie rodzin
- Otwórz projekt GSG_06_place_doors.rvt.
- Kliknij kolejno kartę Wstaw
panel Wczytaj z biblioteki
(Wczytaj rodzinę). - W oknie dialogowym Wczytaj rodzinę przejdź do folderu, w którym zostały zapisane pliki rodziny do ćwiczenia.
- Trzymając naciśnięty klawisz Ctrl, wybierz następujące pliki i kliknij przycisk Otwórz.
- bifold-4 Panel.rfa
- Casement 3x3 with Trim.rfa
- Double-Glass 2.rfa
- Single-Glass 2.rfa
Umieszczanie drzwi
- W polu Rzuty Przeglądarki projektu kliknij dwukrotnie opcję 02 – Poziom wejścia.
- Na palecie Właściwości w opcji Szablon widoku wybierz pozycję Brak.
Bez wyświetlania podrysu niższego poziomu łatwiej jest zobaczyć ściany bieżącej kondygnacji.
- Kliknij kolejno kartę Architekturapanel Zbuduj
(Drzwi). - Sprawdź, czy w polu Wybór typu wybrano pozycję Podwójne - szkło 2.
- Jeśli zachodzi taka potrzeba, kliknij kolejno kartę Zmień | Umieść drzwipanel Oznaczenie

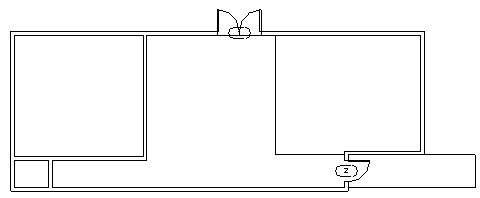

(Oznaczenie w miejscu umieszczenia), aby umieścić oznaczenia z drzwiami. - Kliknij, aby umieścić drzwi w północnej ścianie zewnętrznej budynku, tak jak pokazano na rysunku.
- W polu Wybór typu w obszarze Pojedyncze szklane 2 kliknij wartość 36" x 84".

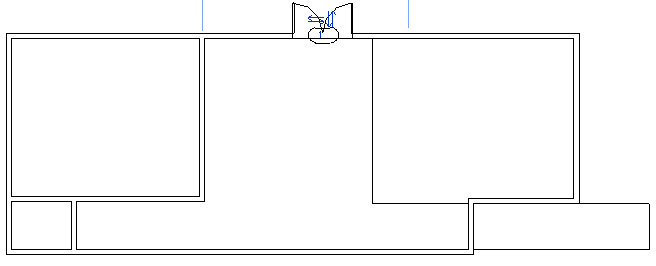

- Kliknij, aby umieścić drzwi w dolnej części wschodniej ściany, tak jak pokazano na rysunku. Uwaga: Aby zmienić kierunek otwarcia drzwi lub stronę zawiasów podczas wstawiania drzwi, naciśnij klawisz spacji. Aby zmienić kierunek otwierania drzwi po ich umieszczeniu, kliknij odwrócone strzałki.
- W polu Wybór typu w obszarze Jednoskrzydłowe płytowe wybierz wartość 36" x 84".
- Umieść dwoje dodatkowych drzwi na poziomie wejścia, tak jak pokazano na rysunku.
- Otwórz rzut 01 — Niższy poziom.
- Kliknij kolejno kartę Architekturapanel Zbuduj (Drzwi).

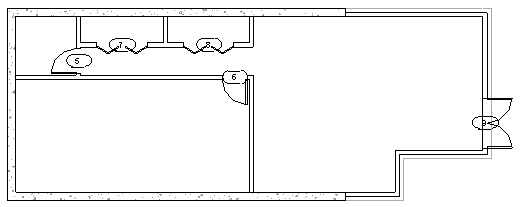

- Umieścić drzwi w położeniach, mniej więcej tak jak pokazano na rysunku. (Użyj listy rozwijanej Wybór typu, aby zmienić typ drzwi stosownie do potrzeb).
