Słupy pochyłe są wyposażone w unikatową implementację narzędzi przeciągania. Gdy wybrany jest słup pochyły, dostępne są poniższe kontrolki.
Kontrolki strzałki pionowej

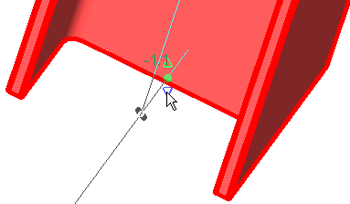

Kontrolki strzałki pionowej są wyświetlane w postaci niebieskich strzałek na jednym z końców słupa pochyłego sterowanego punktem końcowym. Przeciągnij te kontrolki, aby dostosować rzędną góry lub postawy słupa. Koniec słupa można przesuwać tylko w pionie.
Kontrolki te są dostępne tylko wówczas, gdy dla właściwości Styl słupa wybrane jest ustawienie Pochyły - sterowany punktem końcowym. Zobacz Właściwości wystąpienia słupa konstrukcyjnego.
Kontrolki strzałki pionowej są wyłączone, gdy słup jest dołączony do stropu konstrukcyjnego, stropu, dachu, płaszczyzny odniesienia, połączony ze środkiem belki lub sterowany przez belkę.
Kontrolki punktu końcowego

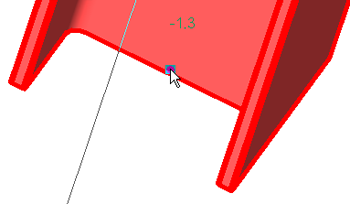

Kontrolki punktu końcowego są wyświetlane jako niebieskie kropki na jednym z końców słupa. Przeciągnij te kontrolki, aby dostosować położenie góry lub postawy słupa. Koniec słupa będzie się przesuwał swobodnie, zgodnie z bieżącym widokiem.
Kontrolki tekstu

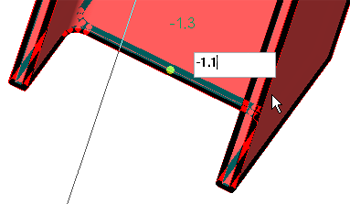

Kontrolki tekstu bezpośrednio dopasowują parametr odsunięcia wyświetlany obok kontrolki punktu końcowego. Kliknięcie tej kontrolki umożliwia jej ręczną edycję. Wprowadź rzędną, aby zmienić położenie skojarzonej góry lub podstawy. Koniec słupa można przesuwać tylko w pionie.
Kontrolki tekstu są wyłączone, gdy słup jest dołączony do stropu konstrukcyjnego, stropu, dachu, płaszczyzny odniesienia, połączony ze środkiem belki lub sterowany przez belkę.
Zachowanie kontrolek tekstu zależy od parametru wystąpienia stylu słupa (zobacz Zachowania stylu słupa pochyłego) i jest zgodne ze zmianą parametrów Odsunięcie podstawy/góry.

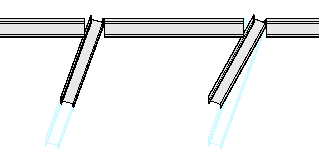

W przypadku słupa sterowanego punktem końcowym zmiana elementów zależnych słupa powoduje pionowe przemieszczenie jego punktów końcowych. Gdy słup sterowany jest kątem, punkty końcowe przemieszczają się natomiast wzdłuż elementu zależnego, dzięki czemu zachowana zostaje wartość kąta słupa. Na poniższej ilustracji słupy są dostosowane w celu osiągnięcia zgodności z przyrostem odsunięcia podstawy. Należy zwrócić uwagę, w jaki sposób słup sterowany kątem znajdujący się po lewej stronie zachowuje swój kąt, podczas gdy słup sterowany punktem końcowym po prawej stronie jest dostosowywany w pionie, niezależnie od kąta początkowego. Pierwotne orientacje słupów są podświetlone na niebiesko.
Obrót przekrojowy
Naciśnij klawisz Spacja, aby obrócić wybrany słup o 90° w kierunku zgodnym z ruchem wskazówek zegara (patrząc od podstawy do góry) wokół osi. Aby obrót pochylonego słupa był dokładniejszy, edytuj właściwość Obrót przekroju. Zobacz Właściwości wystąpienia słupa konstrukcyjnego.
