Część 10: Tworzenie widoków

Kategoria Nowi użytkownicy Wymagany czas 10 minut Używane pliki ćwiczeniowe GSG_10_views.rvt

W tym ćwiczeniu należy utworzyć przekrój, widok odwołania do ściany zachodniej oraz odwołanie do szczegółu ściany.

Cele

• Użyj narzędzia Przekrój, aby utworzyć przekrój budynku.
• Użyj narzędzi sterowania, aby zmienić wyświetlanie obszaru przekroju i etykiety przekroju.
• Użyj narzędzia Odwołanie, aby utworzyć widok przekroju ściany.
• Użyj narzędzia Odwołanie, aby utworzyć szczegółowy widok przekroju ściany.

Obejrzyj nagranie wideo

Utwórz widok przekroju

1. Otwórz projekt GSG_10_views.rvt.
2. W polu Rzuty Przeglądarki projektu kliknij dwukrotnie opcję 01 — Niższy poziom.
3. Kliknij kolejno kartę Widokpanel Utwórz(Przekrój).

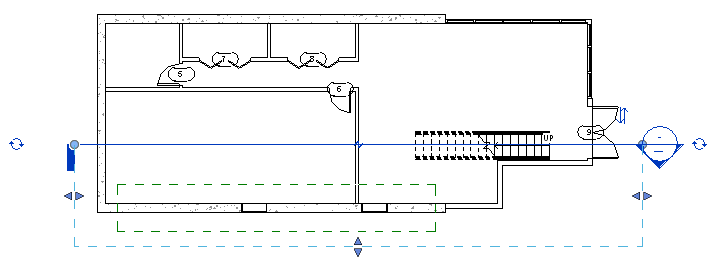

4. Kliknij poza obszarem wschodniej ściany budynku, przesuń kursor w lewo, aż znajdzie się poza budynkiem po zachodniej stronie, a następnie kliknij, aby umieścić linię przekroju w pobliżu środka schodów, tak jak pokazano na rysunku.

5. Kliknij kontrolkę odwracania (), aby odwrócić przekrój, tak aby obejmował środkową części budynku.

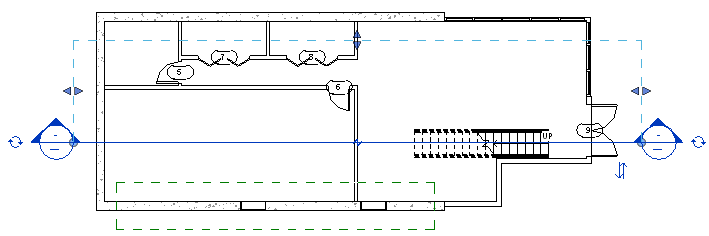

6. Dwukrotnie kliknij kontrolkę przełączania () z lewej strony, aby przełączać się między opcjami symbolu końca przekroju i wyświetlić etykietę przekroju z lewej i prawej strony.

7. Kliknij dwukrotnie symbol przekroju, aby otworzyć widok przekroju.
8. Na pasku kontroli widoku kliknij przycisk (Ukryj zakres przycięcia).

Tworzenie widoków odwołania

1. Kliknij kolejno kartę Widokpanel Utwórz(Odwołanie).
2. Z pola Wybór typu w części Przekrój wybierz opcję Przekrój ściany.

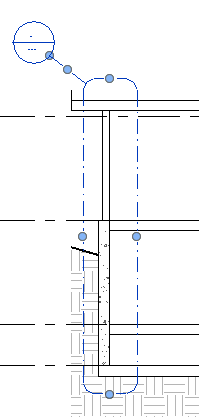

3. Narysuj odwołanie wokół całej zachodniej ściany budynku, od fundamentu do dachu.
4. Wybierz odwołanie i użyj kontrolki Przeciągnij początek, aby przeciągnąć symbol odwołania tak, by był wyświetlany w lewej górnej części okna odwołania.

5. Kliknij dwukrotnie symbol odwołania, aby otworzyć widok odwołania.
6. Na pasku kontroli widoku kliknij przycisk (Ukryj zakres przycięcia).
7. Na panelu Utwórz kliknij opcję (Odwołanie).
8. Z pola Wybór typu w obszarze Widok szczegółu wybierz opcję Szczegół.

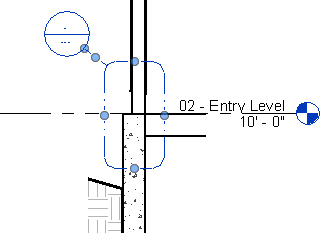

9. Narysuj odwołanie wokół obszaru, w którym stykają się dwa typy ścian (02 — Poziom wejścia).
10. Zmień położenie symbolu odwołania na lewy górny róg.

11. Aby otworzyć widok, kliknij dwukrotnie symbol odwołania.
12. Na pasku kontroli widoku kliknij przycisk (Ukryj zakres przycięcia).
