Kiedy tworzony jest element w Edytorze rodzin, należy pamiętać o tworzeniu identycznych elementów kontrolowanych przez te same parametry, np. wymiary z etykietą lub parametry widoczności.
- Jeśli na przykład utworzono rodzinę okna ze szprosami sterowanymi za pomocą parametru widoczności, można utworzyć pierwszy szpros, zastosować do niego parametr widoczności, a następnie go skopiować, ustawić w szyku lub wykonać kopię lustrzaną. Parametr widoczności oryginalnego szprosa zostanie wprowadzony do szprosów powielonych.
- Przykładowo jeśli utworzono rodzinę z oprawami oświetleniowymi sterowanymi za pomocą parametru widoczności, można utworzyć pierwszą oprawę, zastosować do niej parametr widoczności, a następnie ją skopiować, ustawić w szyku lub wykonać kopię lustrzaną. Parametr widoczności oryginalnej oprawy zostanie zastosowany do powielonych opraw.
Przykłady
Jeśli skopiuje się, ustawi w szyku lub zgrupuje sparametryzowany element, parametry kontrolujące ten element będą również skopiowane.

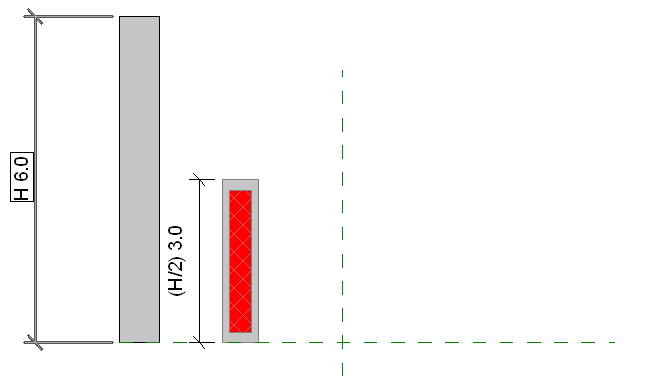

Na poniższym przykładzie rodzina ogólna została utworzona przez dwa wytłoczenia. Dół obu tłoczeń jest wyrównany względem poziomej płaszczyzny odniesienia. Wysokość dużego tłoczenia jest kontrolowana przez sparametryzowany wymiar H. Wysokość mniejszego tłoczenia jest kontrolowana przez sparametryzowany wymiar (H/2). W oknie dialogowym Typy rodzin został dodany wzór w parametrze (H/2), aby był równy parametrowi Wysokość/2. Ponadto parametr widoczności został utworzony i zastosowany do mniejszego tłoczenia z podzieloną i pomalowaną powierzchnią.
Elementy kontrolowane przez parametry (wymiary z etykietą)

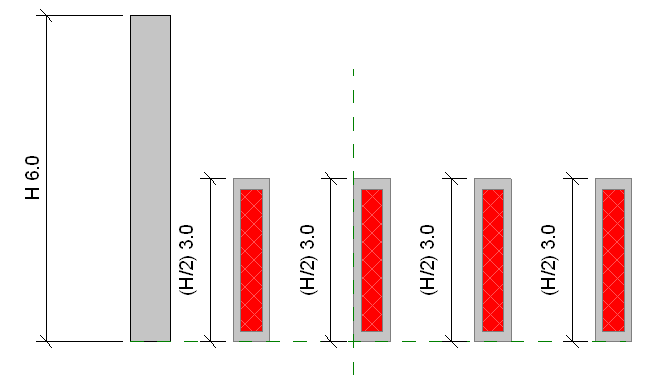

Kontynuując powyższy przykład, aby utworzyć ciąg elementów identycznych jak element o wysokości składowej, można skopiować, ustawić w szyku, lub odbić lustrzanie element, a skojarzone z nim parametry są kopiowane wraz z nim. Na poniższym rysunku widać, że mniejszy element został ustawiony w szyku, a wymiar sparametryzowany, malowana powierzchnia i parametry widoczności są zastosowane do każdego elementu ustawionego w szyku.
Układ (szyk) sparametryzowanych elementów

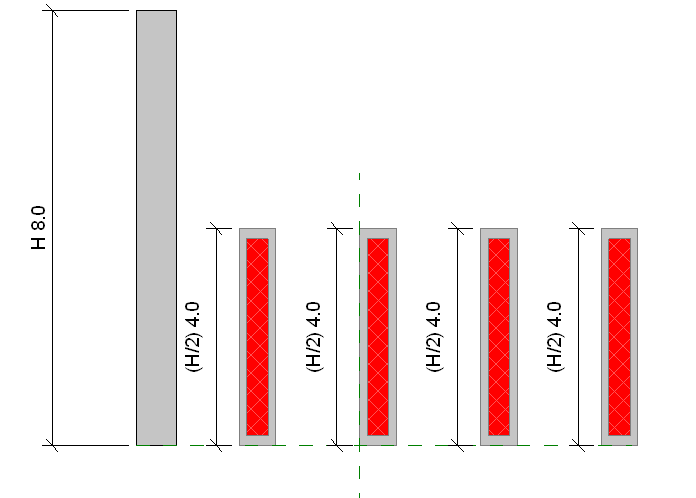

W oknie dialogowym Typy rodzin — o ile wartość Wysokości w tym przykładzie zostanie zmieniona z 6 na 8 — zauważ, że elementy w szyku dopasowują się do nowej wartości.
Elementy ułożone w szyku przystosowują się do zmienionych wartości parametru.
