Możliwe jest przypisanie różnych fragmentów geometrii rodziny do podkategorii należących do kategorii rodziny. Podkategoria, niezależnie od ustawień kategorii rodziny, steruje szerokością, kolorem i wzorem linii oraz materiałem geometrii do niej przypisanej. Przypisując części geometrii rodziny do różnych podkategorii, można wyświetlić te części z różnymi szerokościami, kolorami i wzorami linii oraz z różnym przypisaniem materiału.
Przykład rodziny okien
Na przykład w rodzinie okien można przypisać ramę, skrzydło i szprosy do jednej podkategorii, a szkło do innej. Następnie można przypisać różne materiały (drewno i szkło) do każdej podkategorii, aby uzyskać poniższy efekt.

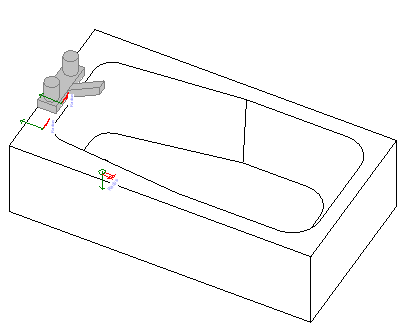

Przykład rodziny wanien
Na przykład w rodzinie wanien można przypisać kran do jednej podkategorii, a korpus wanny do innej. Następnie można przypisać różne materiały do każdej podkategorii, aby uzyskać poniższy efekt.
Jeśli nie zostały utworzone podkategorie lub rodzina domyślnie ich nie zawiera, można je utworzyć w dowolnym momencie. Zobacz sekcję Tworzenie podkategorii rodzin.
Aby przypisać geometrię rodziny do podkategorii
- W Edytorze rodzin wybierz geometrię rodziny, która ma zostać przypisana do podkategorii.
- Na palecie Właściwości w obszarze Dane identyfikacyjne wybierz podkategorię w opcji Podkategoria.
- Kliknij przycisk Zastosuj.
