Dodawanie bloku uwag do arkusza

Blok uwag (nazywany również zestawieniem opisów) jest listą uwag konstrukcyjnych dla rysunku. Można utworzyć blok uwag i umieścić go na arkuszu w ramach opisywania modelu budynku.

Można również opisywać model budynku za pomocą legend opisów indeksowych. Zobacz Dodawanie legendy do arkusza.

Aby dodać blok uwag do arkusza

1. Utwórz w projekcie widok projektu przeznaczony do opisu.

   Zobacz GUID-75DFA31F-1733-48C9-9856-1F323C0AE0E4.htm#WS1A9193826455F5FF-75C1F7C3124F51CCBD1-4E50.

2. Dodaj uwagi do widoku i utwórz blok uwag.

   Zobacz Tworzenie zestawienia opisów (blok informacyjny).

3. Dodaj arkusz.

   Zobacz Dodawanie arkusza.

4. Umieść blok uwag na arkuszu w następujący sposób:
   1. W Przeglądarce projektu rozwiń Zestawienia/Wielkości.
   2. Wybierz nazwę bloku uwag, przeciągnij blok na arkusz i kliknij, aby go umieścić.

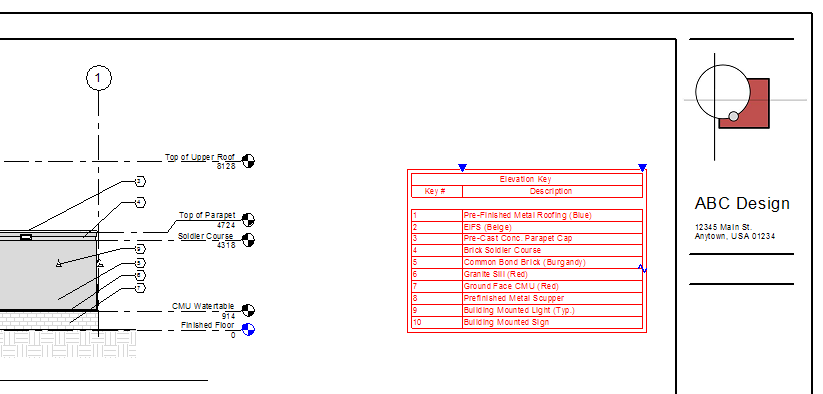

Przykład
