Program Revit LT automatycznie tworzy połączenia między przecinającymi się ścianami. Następująca procedura służy do łączenia geometrii blisko umieszczonych ścian równoległych.
- W rzucie umieść ściany w odległości mniejszej niż 6 cali od siebie.
- Kliknij kolejno kartę Zmień
panel Geometrialistę rozwijaną Połącz
Dołącz geometrię. - Wybierz ściany, które mają zostać połączone.
Jeśli w którejś ze ścian znajduje się element wstawiony (np. okno), tnie on dołączoną ścianę. Na połączonej ścianie nie jest wyświetlana żadna geometria, np. rama, wokół obiektu wstawianego.

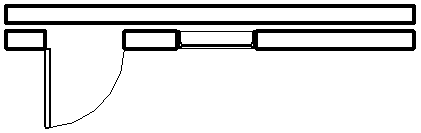

Ściany równoległe przed połączeniem geometrii
Ściany równoległe po połączeniu geometrii
