W przypadku przecinania się ścian program Revit LT tworzy domyślnie połączenie doczołowe i czyści wyświetlanie w rzucie, usuwając widoczne krawędzie między połączonymi ścianami a odpowiadającymi im warstwami komponentów.

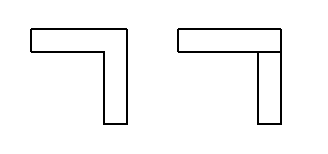

Połączenie doczołowe po czyszczeniu i bez czyszczenia, przy niskim poziomie szczegółowości
Połączenie doczołowe po czyszczeniu i bez czyszczenia, przy wysokim poziomie szczegółowości
Sposób wyświetlania połączenia w rzucie można zmienić, wybierając inną opcję połączenia (Ścięte lub Prostopadłe) albo określając inną kolejność łączenia się ścian doczołowo lub wzajemnego przecinania prostopadłego. Aby uzyskać szczegółowe instrukcje, zobacz Zmiana konfiguracji połączenia ścian.
Można również określić czyszczenie połączenia, brak czyszczenia lub czyszczenie zgodnie z ustawieniami domyślnymi dla widoku. Zobacz Określanie opcji czyszczenia połączenia ścian.
