Przeglądanie elementów osieroconych z modeli podłączonych

Elementy i oznaczenia mogą stać się oddzielone, gdy:

• W projekcie nadrzędnym dodano element, który był obiektem podrzędnym elementu w modelu podłączonym. Podłączony element następnie przesunięto lub usunięto.

Uwaga: Oddzielenie oznaczeń może być również skutkiem niektórych funkcji, takich jak Lustro, Wytnij czy Wklej. Te funkcje usuwają pierwotny element i tworzą kopię o innym identyfikatorze, co może skutkować powstaniem oznaczenia oddzielonego.

Oddzielone elementy i oznaczenia można przejrzeć, a następnie wybrać nowe obiekty nadrzędne lub usunąć je z projektu nadrzędnego.

Aby przejrzeć oddzielone elementy

1. Kliknij kolejno kartę Zarządzajpanel Zarządzaj projektem menu rozwijane (Uzgodnij obiekt nadrzędny).

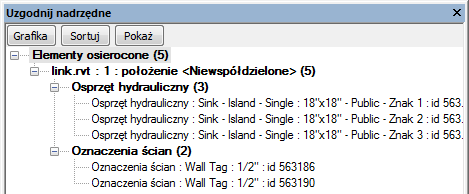

Zostanie wyświetlona przeglądarka Uzgodnij obiekt nadrzędny. Domyślnie jest ona umieszczona po prawej stronie okna. Przeciągając za pasek tytułu, można ją przesunąć w wybrane położenie. Więcej informacji o zmianie wielkości i położenia przeglądarki Uzgodnij obiekty nadrzędne zawiera temat Okna dokowalne.

2. (Opcjonalnie) Aby zlokalizować elementy oddzielone, wykonaj następujące czynności:

   Zmień grafikę

   1. W przeglądarce Uzgodnij obiekt nadrzędny kliknij przycisk Grafika.
   2. W oknie dialogowym Grafika wybierz opcję Zastosuj ustawienia do elementów z listy.
   3. Określ wartości Waga, Kolor i Wzór.

      Przy użyciu tych ustawień w projekcie zostaną wyświetlone oddzielone elementy.

   Pokaż element oddzielony

   1. W przeglądarce Uzgodnij obiekt nadrzędny wybierz element oddzielony, który chcesz zlokalizować.
   2. Kliknij przycisk Pokaż.

      W programie Revit LT element oddzielony zostanie wyświetlony w nowo otwartym widoku i w razie potrzeby przybliżony.

3. Aby usunąć niepotrzebny element oddzielony, zaznacz element w przeglądarce Ustal obiekt nadrzędny, kliknij prawym przyciskiem myszy, a następnie kliknij przycisk Usuń.
4. Aby zmienić obiekt nadrzędny oddzielonego elementu, zaznacz element w przeglądarce Ustal obiekt nadrzędny, kliknij prawym przyciskiem myszy, a następnie kliknij opcję Wskaż obiekt nadrzędny. Następnie w obszarze rysunku wybierz nowy obiekt nadrzędny.
