Tworzenie ścian lokalnych

1. Kliknij jedną z następujących opcji:
   • Karta Architekturapanel Zbudujlista rozwijana Ściana (Ściana lokalna)
   • Karta Konstrukcjapanel Konstrukcjalista rozwijana Ściana (Ściana lokalna).
2. Wprowadź nazwę nowego typu ściany lokalnej.

   Zostanie otwarty Edytor rodzin, a istniejąca geometria w modelu budynku wyświetli się w półcieniach.

3. Użyj Edytora rodzin, aby zaprojektować ścianę.

   Na przykład na karcie Utwórzw panelu Formy użyj narzędzi Wyciągnięcie, Stapianie profili, Obrót profilu, Wyciągnięcie po ścieżce, Wyciągnięcie po ścieżce ze zmianą profilu oraz Wycięcie, aby utworzyć geometrię ściany lokalnej. Zobacz temat Tworzenie geometrii bryły i wycięcia i Szkicowanie elementów.

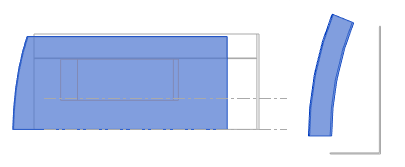

   Poniższy obraz przedstawia ścianę lokalną w widoku poziomu i widoku planu. Inna geometria w modelu jest wyświetlana w półcieniach.


4. Kliknij opcję (Zakończ model).

   Lokalna ściana jest wyświetlana w modelu.

5. W środowisku projektu można kontynuować projektowanie modelu.
