Widoki przekrojów tnące model. Można je rysować w rzutach, widokach przekrojów, widokach elewacji i widokach szczegółu. Widoki przekroju są wyświetlane jako reprezentacje przekroju w przecinających się widokach.
Można tworzyć widoki przekroju budynku, ściany i szczegółu. Każdy typ posiada niepowtarzalny wygląd graficzny i znajduje się na liście w różnych położeniach w Przeglądarce projektu. Widoki przekroju budynku lub ściany są wyświetlane w gałęzi Przekroje (Przekrój budynku) i Przekroje (Przekrój ściany) w Przeglądarce projektu. Przekroje szczegółów pojawiają się w dziale Widok szczegółu.
Przekrój można obciąć za pomocą dalekiej płaszczyzny cięcia. Więcej informacji znajduje się w temacie Daleka płaszczyzna przycięcia.

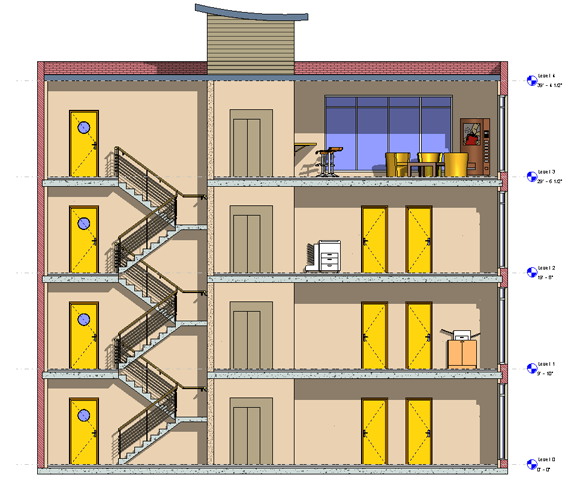

Przykład
Widoki przekrojów w Edytorze rodzin
- Możesz tworzyć przekrój w Edytorze rodzin.
- Jeśli linia przekroju pojawia się bez symbolu, wczytaj symbol. Zobacz Zmiana oznaczenia przekroju.
